Wieland alkatrészek jobb villanymotorokhoz és nagyobb hatásfokú akkumulátorokhoz. Az elektromobilitás kulcsfontosságú elemének, az akkumulátornak az optimalizálására irányuló kihívás adta az ötletet az összes alkatrész hatékonyságának növelésére – a rotortól kezdve a huzalozáson át a hajtásláncig. Az autóipar sokéves partnereként a Wieland a kulcsfontosságú technológiákhoz meglevő egyedülálló, széleskörű hozzáférését kihasználva fejleszt csúcstechnológiájú alkatrészeket az elektromos közlekedéshez.

Ez magában foglalja a maximális elektromos teljesítményt biztosító rotorokat, az állórész tekercseléshez szükséges érintkező alkatrészeket a legszűkebb helyekre is, valamint a precíziós ellenállásokat az ultra precíz mérésekhez. A Wieland szolgáltató partnerként a prototípusgyártástól a sorozatgyártásig bizonyította megbízhatóságát mint réz és rézötvözet anyagú félgyártmány termékek vezető gyártója, így elekromos és elektronikus alkatrészek, félvezető alkatrészek és dugaszoló csatlakozókhoz való érintkezősávok gyártójaként is.

Mutatja a Wieland know-how-ját és piaci pozícióját, hogy ezeket a termékeket általában a legnevesebb autógyártókkal együttműködésben fejlesztik.

Termékkínálatunk

Áttekintés .

Wieland-Werke AG

TermékportfóliónkWieland-Werke AG.

Anyagok

Rotor Bars

Wieland offers you ready-to-install copper rotor bars of consistently high quality at maximum cost efficiency. This is guaranteed by our fully automated processes across the entire value stream.

In addition, the rotor bars can be manufactured in complex geometries, varying lengths, straight or twisted, and with or without notches. This enables unique rotor designs - from development to series product - from the smallest sample batch to mass production.

A Wieland vörösréz és alumínium rotorokat gyárt a nagy hatásfokú indukciós motorokhoz. Ez lehetővé teszi, hogy az energiahatékonyság és gazdaságosság iránti növekvő igényt ritkaföldfém-ásványok nélkül is kielégítse.
Az adott alkalmazás kifejlesztése során mérnöki támogatást is nyújtunk. Ezenkívül a Wieland két különböző eljárást kínál az egyéni igényeknek megfelelő rotorok gyártására. Mindkét eljárás nagyon magas fokú anyagkitöltéssel, légzárványok nélküli gyártást tesz lehetővé, és a prototípusoktól a sorozatgyártásig széles körű tapasztalatokra támaszkodhatunk.

Anyagok

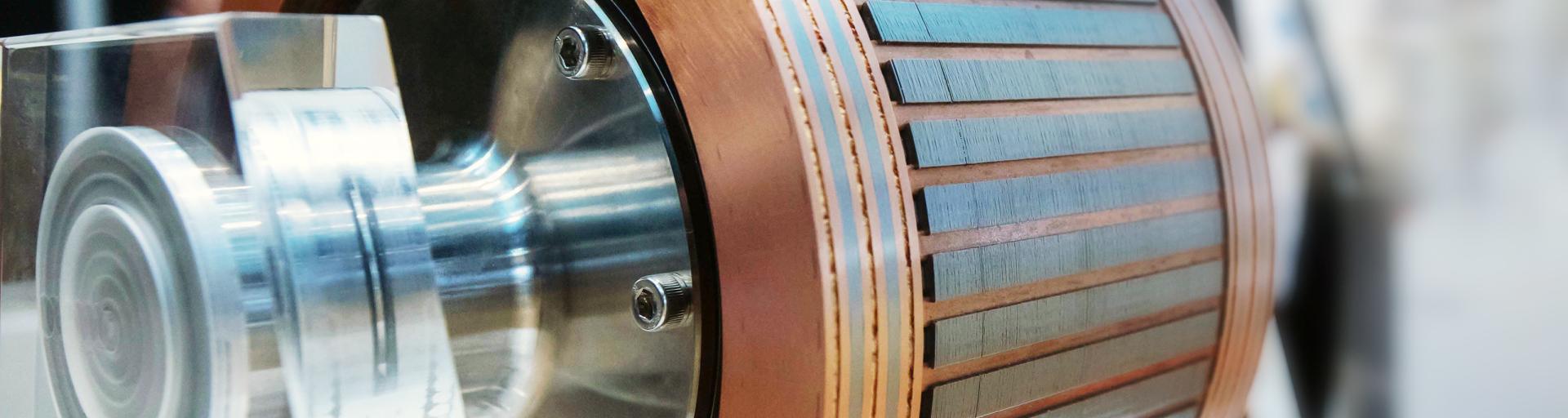

The fabricated Wieland copper rotor is a new and innovative design, which is designed according to your requirements. Due to the disc-shaped design of the short-circuit ring, different materials can be combined individually, and fulfill the requirements for higher power densities and rotation speeds.

Additionally, the fabricated design has a higher mechanical strength and enables a very scalable, flexible, and economical approach for rotor production.

Overview of possible materials:
(All copper-based materials are produced in-house and are available in various strength levels)

Properties	Wieland K10	Wieland K14	Wieland K75
Application	Rotor bar	Short circuit ring	Short circuit ring
Density [g/cm³]	8,94	8,94	8,88
Electrical Conductivity [MS/m]	≥58,6	≥58	≥48
Tensile strength R_m[MPa]	200 – 350	220 – ≥360	430 – 640
Hardness [HV]	35 – 115	45 – ≥110	130 – 200
Datasheet	Download	Download	Download

A Wieland nagyfeszültségű alkatrészei a műanyagokat rézötvözetekkel kombináló hibrid alkatrészek. A Wieland a sajtolás, a formázás, a lézerhegesztés, a műanyag fröccsöntés és az automatizálás terén szerzett különleges tudásával már hosszú ideje szállít alkatrészeket az e-mobilitás ipar számára.
Egyedi megoldásokat és támogatást kínálunk a fejlesztéshez a DFM (= Design for Manufacturing) figyelembe vételével, prototípusműhelyünkből prototípusokat is tudunk kínálni. Szívesen állunk rendelkezésére a mintagyártás minden fázisában, a sorozatgyártást is beleértve.

Anyagok

Connector Units & Overmolded Busbars

For contacting in the electric drive train or between the battery and the electric machine, Wieland offers you a wide variety of designs (e.g. fully overmolded; assembled) of ready-to-install connector units and overmolded busbars. The design of these is based on your requirements, which enables contacting in the tightest of spaces.
To evaluate your design and the corresponding requirements, please contact us via the contact address below.

Az elektronsugárral hegesztett multimetál szalag legfeljebb öt ötvözetből állhat. A szalagok különböző méretekben is kaphatók, bevont vagy bevonás nélküli változatban. A multimetál szalagokat nagy mennyiségben tekercsben szállítjuk. Prototípusokhoz azonban a fémlemezek szállítása darabban is lehetséges.
Minden folyamatlépést házon belül hajtunk végre, ebből kifolyólag meg tudjuk keresni az alkalmazáshoz legjobban illő ötvözetkombinációt. Ajánlatunk azonban nem merül ki a saját ötvözeteink használatával. Ki tudjuk értékelni más gyártmányú anyagok és ötvözetek használatát is.

Anyagok

With the use of our specially developed resistance alloys, electron beam welded multi-metal strips are ideal as pre-material for shunts.

A sönt ellenállások széles hőmérséklet tartományban rendkívül pontos és megbízható árammérést biztosítanak, ami révén jobban kezelhetők az akkumulátorok. A söntöket elektronsugárral hegesztett multimetál szalagból gyártjuk speciálisan kifejlesztett ellenállás-ötvözeteink felhasználásával.
A Wieland a különböző szabványos méretekben és egyedi tervezéssel is kínál söntöket. Ezért a fejlesztés, a minta és a sorozatgyártás házon belül történik.

Anyagok

Our standard shunts are designed according to uniform sizes and resistance values.

Currently, the Wieland portfolio includes the following basic shunts.

Variant	Length [mm]	Width [mm]	Power Rating [W]	Resistance values [µΩ]
W6918	69	18	36	50, 100
W8518	85	18	36	50, 100
W8420	84	20	36	50, 100
W8436	84	36	50	25, 50
W8536	85	36	50	25, 50

View our datasheets to learn more

Please enter your contact information. You will be redirected to the download page.

Shunt Form

A jövő hálózatba kötött, elektromos és autonóm. A QULECTRA nagy pontosságú, sönt alapú áramérzékelőivel megteremtheti a tökéletes feltételeket a pontos árammérésekhez. Tegye biztonságossá a jövőt az igényorientált monitorozás használatával és megbízható akkumulátorkezeléssel.

A QULECTRA az ulmi székhelyű Wieland-Werke AG és a müncheni székhelyű Munich Electrification GmbH közös vállalata. A két vállalat a sönt-alapú precíziós ellenállást használó akkumulátorkezelő rendszerek terén többéves partnerséget tudhat maga mögött. A QULECTRA-val a két vállalat továbbviszi a kategóriájában legjobb áramérzékelők fejlesztését, amelyek a fenntartható jövő felé mutatnak.

A QULECTRA-ról és termékeiről további információk találhatók a QULECTRA-

webhelyén.
