Wieland komponenter til bedre elektriske motorer og batterier med højere effektivitet. Udfordringen ved at optimere nøgleelementbatteriet til elektromobilitet affødte idéen om at fremme alle komponenters effektivitet - fra rotorer til ledningsnet til drivlinjer. Som bilindustriens mangeårige partner anvender Wieland sin unikke, brede adgang til nøgleteknologier til at udvikle højteknologiske komponenter til elektromobilitet.

Dette omfatter rotorer med henblik på maksimeret elektrisk effekt til kontaktkomponenter til statorviklinger, hvor pladsen er allertrangest, og præcisionsmodstande til ultrapræcise målinger. Som den førende producent af halvfabrikata af kobber og kobberlegeringer, herunder bånd til stikforbindelser, halvlederkomponenter samt elektriske og elektroniske komponenter, har Wieland bevist, at vi er en pålidelig servicepartner inden for alt fra prototypefremstilling til serieproduktion.

Som udgangspunkt udvikles disse produkter i samarbejde med de mest hæderkronede bilproducenter, hvilket bekræfter Wielands knowhow og markedsposition.

Vores produkt sortiment

Kort fortalt.

Wieland-Werke AG

Dette er vores Wieland-Werke AG produktsortiment.

Materialer

Rotor Bars

Wieland offers you ready-to-install copper rotor bars of consistently high quality at maximum cost efficiency. This is guaranteed by our fully automated processes across the entire value stream.

In addition, the rotor bars can be manufactured in complex geometries, varying lengths, straight or twisted, and with or without notches. This enables unique rotor designs - from development to series product - from the smallest sample batch to mass production.

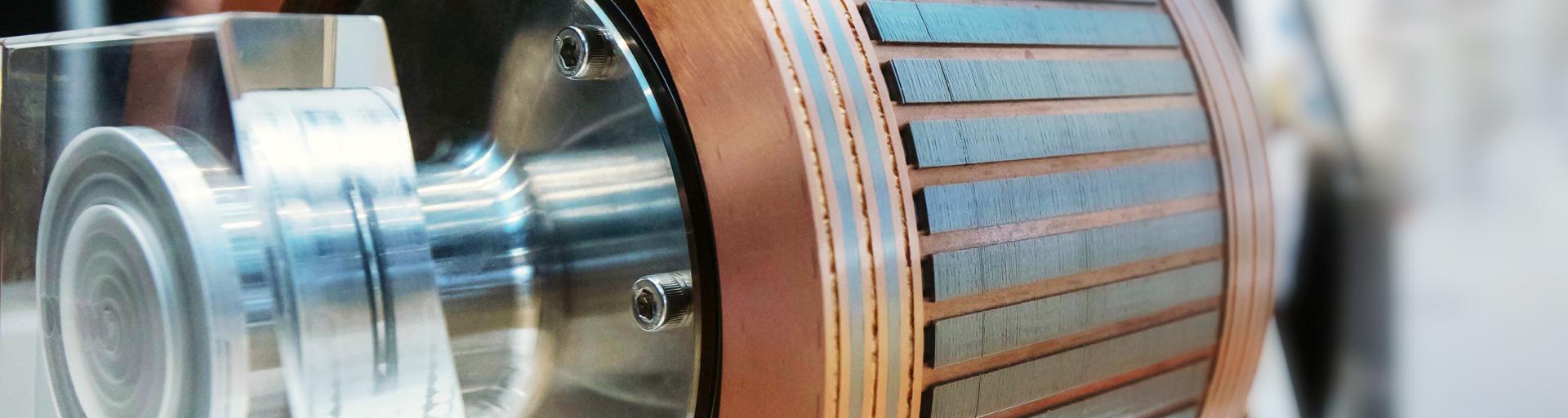

Wieland fremstiller rotorer af kobber og aluminium til højeffektive induktionsmotorer. På den måde kan du opfylde det stigende behov for energieffektivitet og økonomiske krav uden at anvende sjældne mineralske jordarter.
Vi tilbyder også teknisk support under udviklingen af et design målrettet dit formål. Derudover tilbyder Wieland to forskellige processer til fremstilling af rotorer, der opfylder netop dine krav. Begge processer omfatter fremstilling med en meget høj grad af materialefyldning uden luftindeslutning, og vi kan trække på en meget bred erfaring med alt fra prototyper til serieproduktion.

Materialer

The fabricated Wieland copper rotor is a new and innovative design, which is designed according to your requirements. Due to the disc-shaped design of the short-circuit ring, different materials can be combined individually, and fulfill the requirements for higher power densities and rotation speeds.

Additionally, the fabricated design has a higher mechanical strength and enables a very scalable, flexible, and economical approach for rotor production.

Overview of possible materials:
(All copper-based materials are produced in-house and are available in various strength levels)

Properties	Wieland K10	Wieland K14	Wieland K75
Application	Rotor bar	Short circuit ring	Short circuit ring
Density [g/cm³]	8,94	8,94	8,88
Electrical Conductivity [MS/m]	≥58,6	≥58	≥48
Tensile strength R_m[MPa]	200 – 350	220 – ≥360	430 – 640
Hardness [HV]	35 – 115	45 – ≥110	130 – 200
Datasheet	Download	Download	Download

Wieland's højspændingskomponenter er hybride komponenter, hvor plast kombineres med kobberlegeringer. Med vores markante viden om prægning, formning, lasersvejsning, plastsprøjtestøbning og automatisering er Wieland allerede mangeårig leverandør af komponenter inden for e-mobilitetsområdet.
Vi tilbyder individuelle løsninger og støtte ved udvikling ved hjælp af DFM (= Design for Manufacturing) og kan også tilbyde prototyper fra vores prototypeværksted. Vi vil med glæde føre dig gennem alle prøvefaser til serieproduktionsstadiet.

Materialer

Connector Units & Overmolded Busbars

For contacting in the electric drive train or between the battery and the electric machine, Wieland offers you a wide variety of designs (e.g. fully overmolded; assembled) of ready-to-install connector units and overmolded busbars. The design of these is based on your requirements, which enables contacting in the tightest of spaces.
To evaluate your design and the corresponding requirements, please contact us via the contact address below.

Det elektronstrålesvejsede multimetalbånd kan bestå af op til fem legeringer. Bådene fås også i forskellige dimensioner med eller uden belægning. Store mængder af vores multimetalbånd leveres på spoler. Levering af stykvis metalplader til prototyper er dog også muligt.
Vi udfører alle bearbejdningstrin internt i virksomheden, og derfor kan vi finde den bedste legeringskombination til dit formål. Vores udvalg er dog ikke begrænset til vores egne legeringer. Brug af egnede materialer og legeringer fra andre producenter er også en mulighed.

Materialer

With the use of our specially developed resistance alloys, electron beam welded multi-metal strips are ideal as pre-material for shunts.

Shuntmodstande sikrer en særdeles nøjagtig og pålidelig effektmåling over et bredt temperaturområde, hvilket giver en bedre udnyttelse af batteriet. Shunts er fremstillet af et elektronstrålesvejset multimetalbånd ved hjælp af vores specielt udviklede modstandslegeringer.
Wieland tilbyder shunts i forskellige standarddimensioner samt specialtilpasset design. Derfor forefindes både udviklingsafdelingen, prøve- og serieproduktionen internt.

Materialer

Our standard shunts are designed according to uniform sizes and resistance values.

Currently, the Wieland portfolio includes the following basic shunts.

Variant	Length [mm]	Width [mm]	Power Rating [W]	Resistance values [µΩ]
W6918	69	18	36	50, 100
W8518	85	18	36	50, 100
W8420	84	20	36	50, 100
W8436	84	36	50	25, 50
W8536	85	36	50	25, 50

View our datasheets to learn more

Please enter your contact information. You will be redirected to the download page.

Shunt Form

Fremtiden er forbundet, elektrisk og autonom. Med de shuntbaserede højpræcisionseffektsensorer fra QULECTRA kan du skabe de perfekte forhold for præcise effektmålinger. Sørg for en sikker fremtid ved hjælp af behovsorienteret overvågning og pålidelig udnyttelse af batteriet.

QULECTRA er et joint venture mellem Wieland-Werke AG med base i Ulm og Munich Electrification GmbH med base i München. De to virksomheder har i fællesskab udbudt batteristyringssystemer med shuntbaserede præcisionsmodstande. Med QULECTRA tager de to virksomheder næste skridt mod udvikling af førsteklasses effektsensorer, der viser vejen til en bæredygtig fremtid.

Flere oplysninger om QULECTRA og joint venture-produkterne kan nemt ses på QULECTRA-
