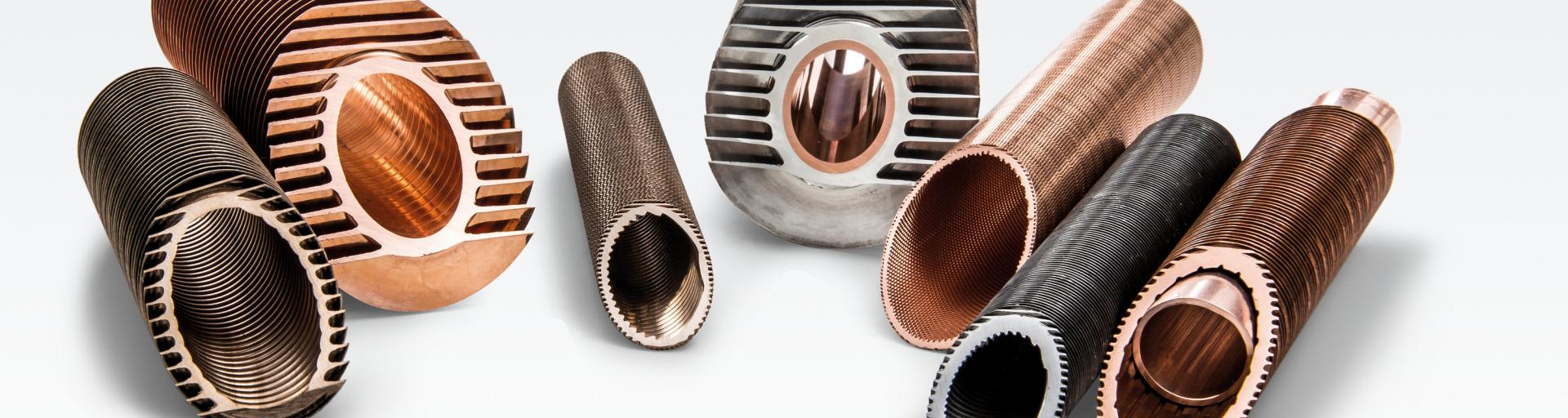

Rippenrohre



Optimierte Oberflächen für einen hocheffizienten Wärmeübergang



Rippenrohre von Wieland Thermal Solutions werden aus Glattrohren hergestellt, die einem Umformprozess unterzogen wurden. Sie dienen als Komponenten in hocheffizienten, kompakten und dennoch äußerst stabilen Wärmetauschern. Die Rohroberflächen sind auf den spezifischen Wärmeübertragungsbedarf der Anwendung optimiert. Mit einer großen Auswahl an Werkstoffen stellen wir sicher, dass das Material verwendet wird, das für die jeweiligen Anforderungen am besten geeignet ist, z. B. in Bezug auf Haltbarkeit und Verformbarkeit.






Unsere Produktauswahl

Rippenrohre – auf einen Blick.

Unser gesamtes Produktsortiment

Um das Produktportfolio eines bestimmten Standorts anzuzeigen, wählen Sie bitte das Unternehmen aus:

Hochleistungsrohre

Niedrigberippte Rohre

Mittelhochberippte Rohre

Hochberippte Rohre

Sicherheitsrohre

Für kompakte und effiziente Rohrbündel-Wärmeübertrager

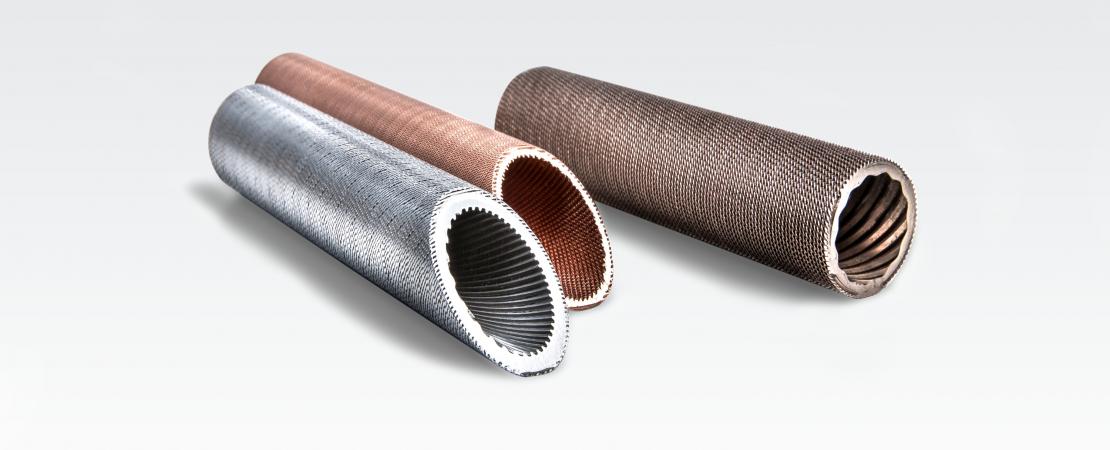

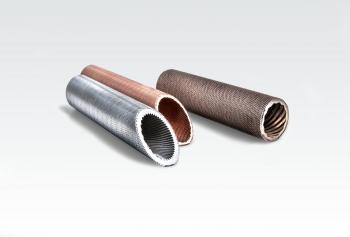

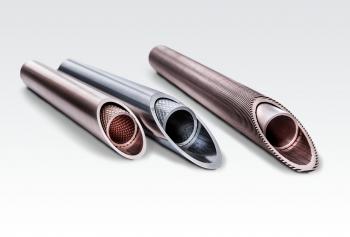

Die Hochleistungsrohre von Wieland Thermal Solutions sind optimiert für den Einsatz als Verflüssiger- oder Verdampferrohre in Rohrbündel-Wärmeübertragern in der Kälte- und Klimaindustrie. Diese können dadurch wesentlich kompakter gestaltet werden. Sie sparen Material, Bauraum und Energie. GEWA und TURBO Verflüssigerrohre werden mit Außen- und Innenoberflächen geliefert, welche auf die spezifischen An­for­derun­gen Ihrer Anwendung abgestimmt sind.



Ihre Vorteile auf einen Blick

  • Deutlich höhere Wärmeübergangskoeffizienten als glatte oder niedrigberippte Rohre
  • Kompaktere und leichtere Wärmeübertrager
  • Deutlich verringerte Füllmengen von z.B. Kältemitteln
  • Höchste Wirkungsgrade durch kleinste Temperaturdifferenzen
  • Präzise thermische Auslegung mit ThermalS





Werkstoffe

Die funktionalen Strukturen von GEWA-C und Turbo-C weisen auf der Rohraußenseite ein optimiertes Abtropfverhalten von verflüssigten Kältemitteln auf. In Verbindung mit darauf abgestimmten Rohrinnenseiten ergeben sich höchste Wärmedurchgangskoeffizienten.

GEWA

  • C5 – Für höchste Leistung und Effizienz
  • C+SL/LW – Für gewichtsoptimierte Alternativen
  • CLF – Für Meerwasser | Anwendungen mit erhöhter Verschmutzungsneigung
  • CPL – Für Anwendungen mit höchsten Verschmutzungsgraden

TURBO

  • C – Das Original Turbo-Verflüssigerrohr
  • CSL – Hohe Leistung bei geringem Gewicht
  • CLF – Für Low-Fouling Anwendungen
  • NCT - Für Kaltwassersätze in hohen Leistungsbereichen
  • CPT – Hohe Effizienz in ferritischen Werkstoffen



Unsere Werkstoffe

Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Hochleistungsohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel, Messing, Stahl, Edelstahl und Titan.



Mehr Produktinformation finden Sie hier

GEWA-B
GEWA-PB
GEWA-C

Die in diesem Dokument angegebenen Produkt- und Werkstoffeigenschaften sind allgemeiner Art und dienen lediglich allgemeinen Informationszwecken. Aussagen über die Eignung von Produkten und Werkstoffen für bestimmte Anwendungen beruhen auf typischen Anforderungen und ersetzen keinesfalls eine fachkundige Beratung. Wieland übernimmt keinerlei Haftung für Schäden, die aus dem Vertrauen auf die vorliegend bereitgestellten Informationen resultieren.

Für hohe Effizienz in vielfältigen Anwendungen

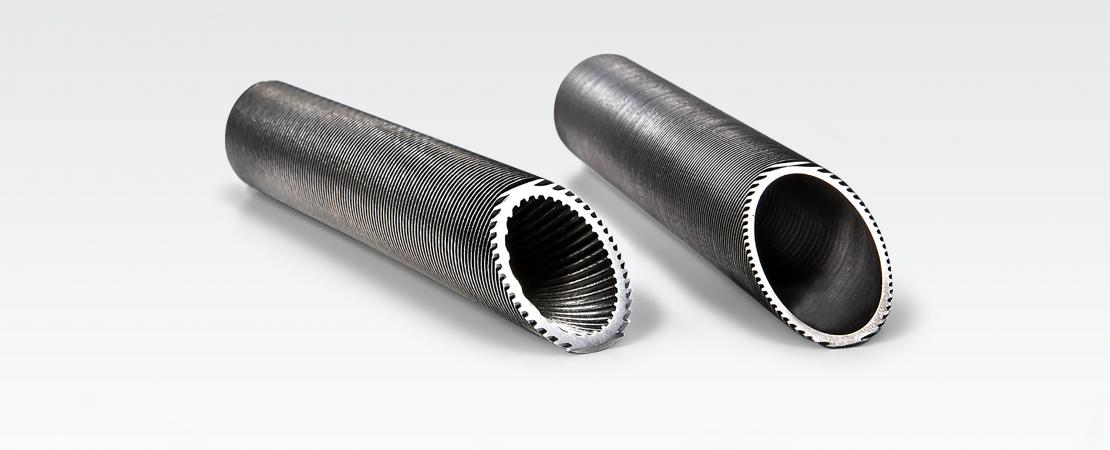

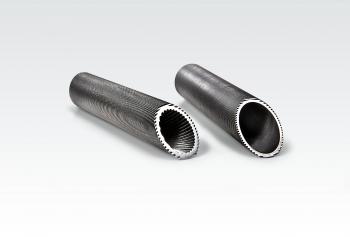

Niedrigberippte Rohre sind bewährte Lösungen für die Temperierung von Flüssigkeiten und Gasen oder die Verdampfung und Verflüssigung von Medien. Durch ihre vergrößerten Wärmeübertragungsflächen bieten sie erhebliche Einsparpotentiale an Materialeinsatz und Füllmenge. Das breite Abmessungsspektrum von Wieland Thermal Solutions ermöglicht den Einsatz in verschiedensten Anwendungen in der Kälte- und Klimatechnik, im Maschinen- und Anlagenbau für Öl-/Gas-Kühler sowie in der Prozesstechnik für z.B. Dampfzwischenüberhitzer.



Ihre Vorteile auf einen Blick

  • Bewährte Lösung in verschiedensten Anwendungsbereichen
  • Vergrößerte Wärmeübertragungsfläche gegenüber Glattrohren
  • Materialeinsparung durch reduzierte Rohrlänge
  • Füllmengenreduzierung durch höhere Effizienz





Werkstoffe

GEWA-K Rohre weisen eine erhöhte Außenoberfläche gegenüber Glattrohren auf. Ideal für Fälle mit einer großen Ungleichheit des Wärmedurchgangskoeffizienten zwischen Mantelraum und Rohrraum.




Unsere Werkstoffe

Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Niedrigberippte Rohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel, Messing, Stahl, Edelstahl und Titan.



Mehr Produktinformation finden Sie hier

GEWA-K/KS
S/T Trufin & TurboChil in Stahl
S/T Trufin & TurboChil in Titan

Die in diesem Dokument angegebenen Produkt- und Werkstoffeigenschaften sind allgemeiner Art und dienen lediglich allgemeinen Informationszwecken. Aussagen über die Eignung von Produkten und Werkstoffen für bestimmte Anwendungen beruhen auf typischen Anforderungen und ersetzen keinesfalls eine fachkundige Beratung. Wieland übernimmt keinerlei Haftung für Schäden, die aus dem Vertrauen auf die vorliegend bereitgestellten Informationen resultieren.

Für kompakte Wickel- und Biegekörper

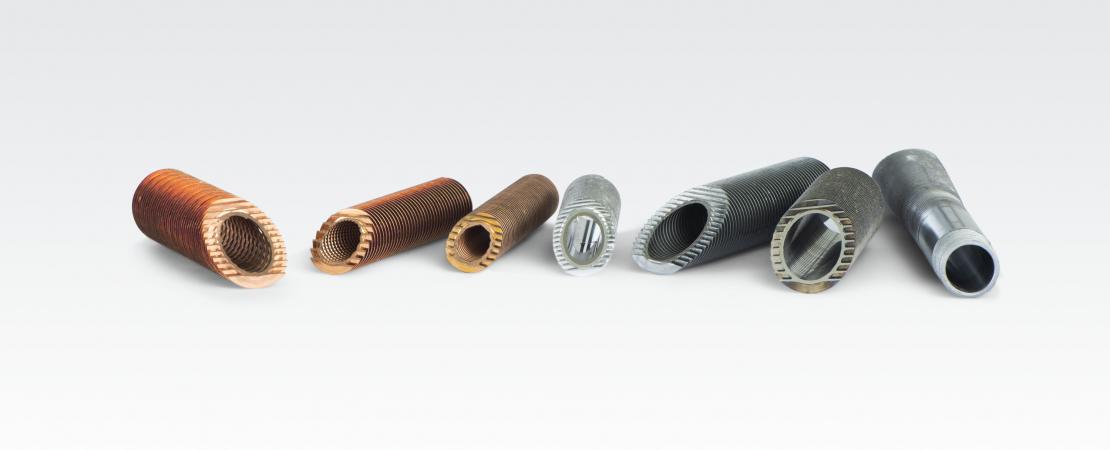

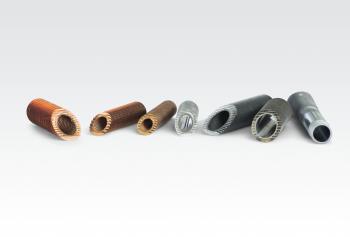

Mittelhochberippte Rohre bieten eine deutliche Vergrößerung der wärmeübertragenden Außenoberfläche im Vergleich zu Glattrohren. Damit sind sie ideal geeignet um kompakte und leistungsstarke Wickel- und Biegekörper sowie Rohrbündel herzustellen. Von Wassererwärmern, Speichern und Kältemittelverflüssigern in der Heizungstechnik bis hin zu Ölkühlern, Gaskühlern oder Sicherheitswärmeübertragern sind mittelhochberippte Rohre von Wieland eine bewährte und robuste Lösung.



Ihre Vorteile auf einen Blick

  • Hohe Oberflächenvergrößerung gegenüber Glattrohren
  • Ideal für kompakte und robuste Wärmeübertrager
  • Hervorragende Biegeeigenschaften und Verarbeitbarkeit
  • Verfügbarkeit verschiedener Abmessungen, Innenstrukturen und Werkstoffe





Werkstoffe

GEWA-D Rippenrohre aus Kupfer und Kupferlegierungen sind in einem breiten Abmessungsbereich verfügbar und genügen höchsten mechanischen und thermischen Belastungen. Sie sind wie geschaffen für individuelle Geometrien von Wärme­übertragern. Kupfer bietet dabei die höchste Wärme­leit­fähigkeit technischer Metalle, ist hervorragend bearbeitbar und eine hygienische und korrosion­beständige Lösung.




Unsere Werkstoffe

Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Mittelberippte Rohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel, Aluminium, Kohlenstoff- und Edelstahl.



Mehr Information finden Sie hier

Datenblatt GEWA-D
Mehr Effizienz in Pufferspeichern

Die in diesem Dokument angegebenen Produkt- und Werkstoffeigenschaften sind allgemeiner Art und dienen lediglich allgemeinen Informationszwecken. Aussagen über die Eignung von Produkten und Werkstoffen für bestimmte Anwendungen beruhen auf typischen Anforderungen und ersetzen keinesfalls eine fachkundige Beratung. Wieland übernimmt keinerlei Haftung für Schäden, die aus dem Vertrauen auf die vorliegend bereitgestellten Informationen resultieren.

Für höchste Effizienz bei der Temperierung von Flüssigkeiten und Gasen

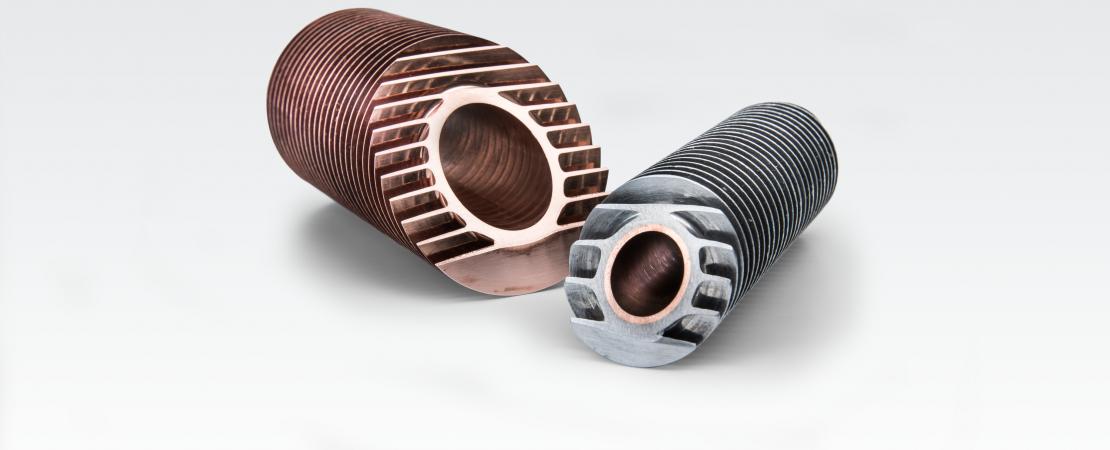

Hochberippte Rohre verfügen über eine vielfach größere Außenoberfläche als Glattrohre. Das ermöglicht besonders kompakte Konstruktionen. Insbesondere bei der Erwärmung und Kühlung von Flüssigkeiten und Gasen in der Heizungs-, Maschinen- und Anlagentechnik bestechen hochberippte Rohre durch ihre extrem hohen und schlanken Rippen.



Ihre Vorteile auf einen Blick

  • Höchste Oberflächenvergrößerung gegenüber Glattrohren (bis zu Faktor 18)
  • Ermöglicht besonders kompakte und robuste Konstruktionen
  • Erhältlich in geraden Längen oder als gewickelter Wärmeübertrager
  • Auch als Bimetall-Version GEWA-HB erhältlich





Werkstoffe

GEWA-H Rohre sind erhältlich in einem breiten Abmessungsspektrum in geraden Längen oder als gewickelter Wärmeübertrager. Ihre Hauptanwendung finden sie als Wärmeübertrager in Gasheizkesseln sowie in der Maschinen- und Anlagentechnik als Öl- und Gaskühler.




Unsere Werkstoffe

Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Hochberippte Rohre GEWA-H von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel und Aluminium.

In Bimetall-Verbundrohren GEWA-HB können die Innenrohre darüber hinaus aus Stahl, Edelstahl, Titan und auch aus anderen Materialien, wie z. B. Messing und Nickel bestehen.



Mehr Information finden Sie hier

Datenblatt GEWA-H

Die in diesem Dokument angegebenen Produkt- und Werkstoffeigenschaften sind allgemeiner Art und dienen lediglich allgemeinen Informationszwecken. Aussagen über die Eignung von Produkten und Werkstoffen für bestimmte Anwendungen beruhen auf typischen Anforderungen und ersetzen keinesfalls eine fachkundige Beratung. Wieland übernimmt keinerlei Haftung für Schäden, die aus dem Vertrauen auf die vorliegend bereitgestellten Informationen resultieren.

Für absolut sichere Medientrennung bei bester Wärmeleitfähigkeit

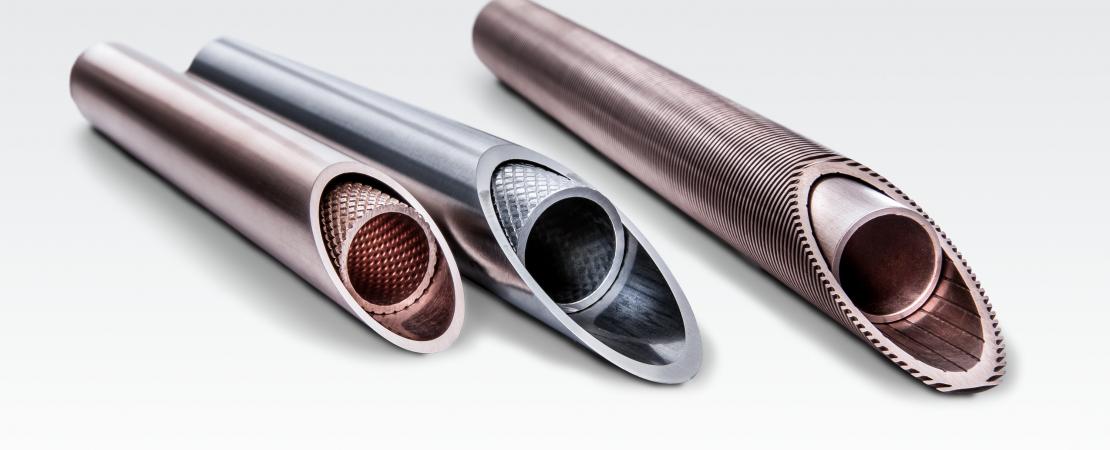

Sicherheitsrohre stehen für wirtschaftliche und zugleich beste Wärmeübertragung. Die doppelwandigen Rohre mit definierten Leckageräumen sorgen für absolut zuverlässige Medientrennung. Für Ihre individuellen fluidmechanischen Anforderungen wählen wir die Oberflächenstruktur, die am besten geeignet ist. GEWA-safe Rohre sind eine verlässliche und sichere Option, z.B. für die direkte Trinkwassererwärmung mit kritischen Medien in der Heizungstechnik oder für die Temperierung von sensiblen chemischen Prozessen.

GEWA-safe Rohre sind in Kupfer und Kupferlegierungen verfügbar und sorgen für eine sichere Trinkwassererwärmung in Wärmepumpen, Wärmerückgewinnungsanlagen, Wärmeübergabestationen und dienen zur Transformatorenkühlung.



Ihre Vorteile auf einen Blick

  • Zuverlässig | Vertrauen Sie auf zuverlässige Medientrennung durch das Doppelrohrsystem mit definierten Leckageräumen.
  • Effizient | Nutzen Sie direkte und sichere Wärmeübertragung der beteiligten Medien.
  • Höchste System-Verfügbarkeit | Erkennen Sie Leckagen frühzeitig und beheben Sie diese im Rahmen geplanter Wartungen.
  • Kompakt und sparsam | Reduzieren Sie Materialkosten und apparativen Aufwand.






Unsere Werkstoffe

Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Sicherheitsrohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer und Kupfer-Nickel.



Mehr Information finden Sie hier

GEWA-safe Sicherheitsrohre

Wärmeübertrager für Direktkondensation im Brauchwasser
Wärmerückgewinnung aus Grauwasser

Die in diesem Dokument angegebenen Produkt- und Werkstoffeigenschaften sind allgemeiner Art und dienen lediglich allgemeinen Informationszwecken. Aussagen über die Eignung von Produkten und Werkstoffen für bestimmte Anwendungen beruhen auf typischen Anforderungen und ersetzen keinesfalls eine fachkundige Beratung. Wieland übernimmt keinerlei Haftung für Schäden, die aus dem Vertrauen auf die vorliegend bereitgestellten Informationen resultieren.
