The closer the input stock approaches the end product, the higher the efficiency of downstream machining. The Wieland E5006 precision hexagon rod fulfils these expectations in a quite special way: It presents the precise outer contours of a workpiece. Unlike machined multiedge cross sections, drawn edged rods are characterised by extremely smooth, plane, and compacted surfaces. Moreover, they lend the workpiece a continuous grain structure of high impact toughness. Obvious material savings are yet another benefit.

Learn more
W5006 precision brass rods

Our W5000 round rods are our premium product for your high performance machining operations. We guarantee the minimum diameter variance in the one batch and a straightness of 0.55 mm/m up to a diameter of 80 millimetres. And best of all: tight alloying tolerances for consistent machining results. Fine, uniform lead distribution for top machinability. Low contamination levels and optimised phase distribution for long tool lives.

Learn more
W5000 precision brass rods

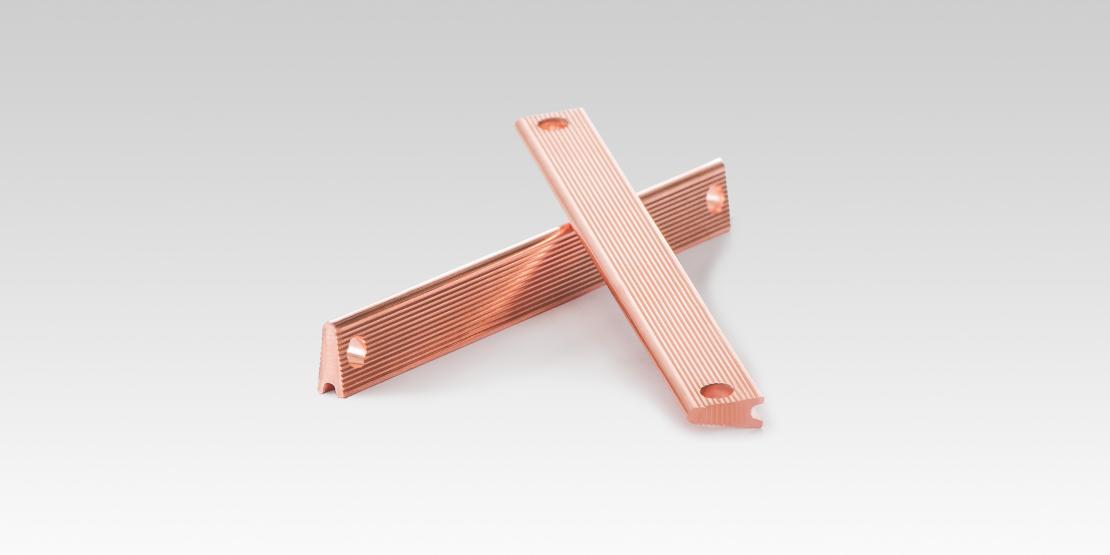

Wieland offers you ready-to-install copper rotor bars of consistently high quality at maximum cost efficiency. This is guaranteed by our fully automated processes across the entire value stream.

In addition, the rotor bars can be manufactured in complex geometries, varying lengths, straight or twisted, and with or without notches. This enables unique rotor designs - from development to series product - from the smallest sample batch to mass production.

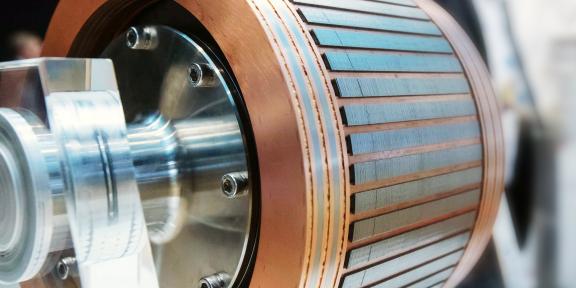

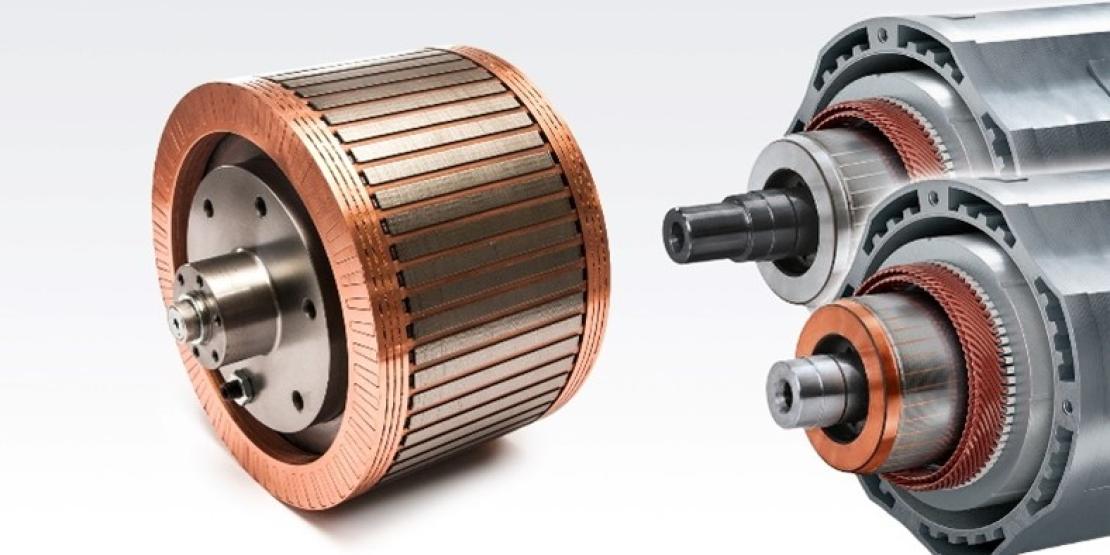

The fabricated Wieland copper rotor is a new and innovative design, which is designed according to your requirements. Due to the disc-shaped design of the short-circuit ring, different materials can be combined individually, and fulfill the requirements for higher power densities and rotation speeds.

Additionally, the fabricated design has a higher mechanical strength and enables a very scalable, flexible, and economical approach for rotor production.

Overview of possible materials:
(All copper-based materials are produced in-house and are available in various strength levels)

Through our unique and patented Laminar Squeeze Casting technology, Wieland eTraction Systems has succeeded in developing the Zero Porosity Rotor - ZPR®. As shown in the CT scans below, we outperform the industry in both the copper and aluminum rotors.

As a result, Wieland eTraction Systems is quality leader within the global rotor manufacturing industry, offering the ZPR® from the smallest sample lot to volume production.

The benefits of a Zero Porosity Rotor - ZPR® are as follows:

• Unique product quality
• Stable process capability
• Significantly higher electrical conductivity
• Higher efficiency of your electric motor

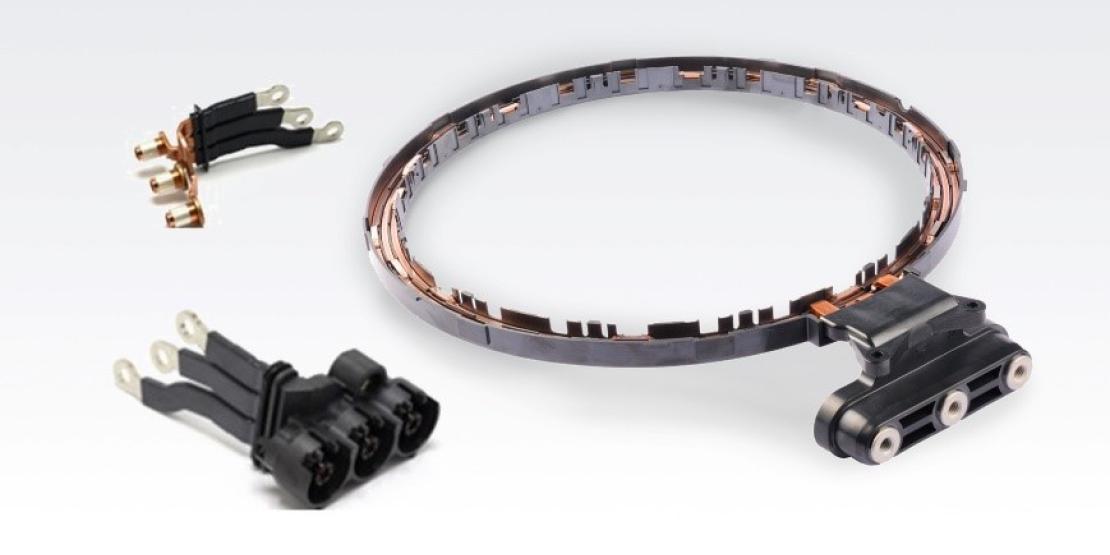

For contacting in the electric drive train or between the battery and the electric machine, Wieland offers you a wide variety of designs (e.g. fully overmolded; assembled) of ready-to-install connector units and overmolded busbars. The design of these is based on your requirements, which enables contacting in the tightest of spaces.
To evaluate your design and the corresponding requirements, please contact us via the contact address below.

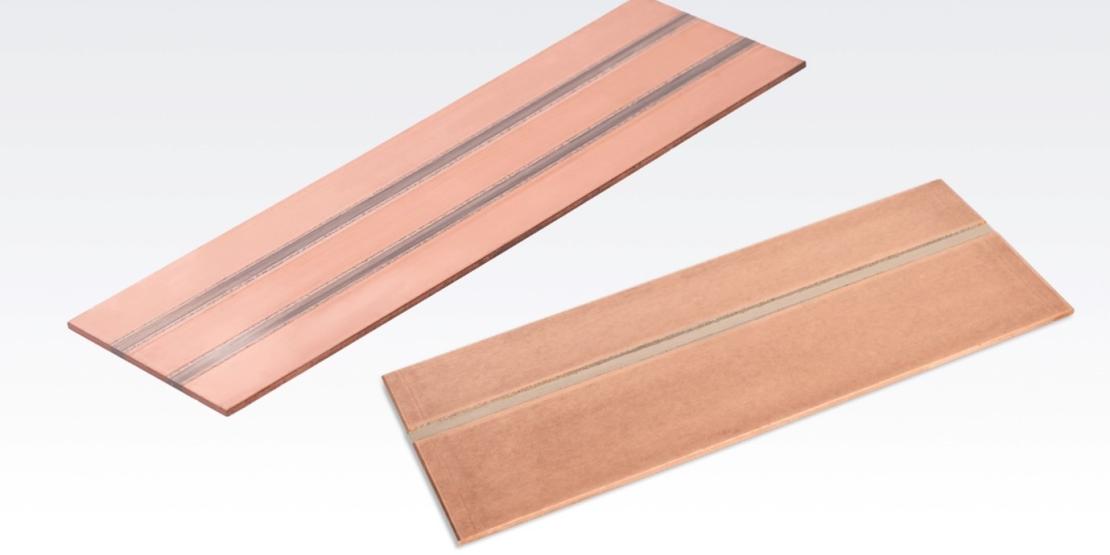

With the use of our specially developed resistance alloys, electron beam welded multi-metal strips are ideal as pre-material for shunts.

For other applications, we also offer electron beam welded multi-metal strips. This allows the specific properties of several different alloys to be combined and almost any combination of materials is conceivable.

Contact us using the contact address below and we will be happy to review your inquiry and get back to you.

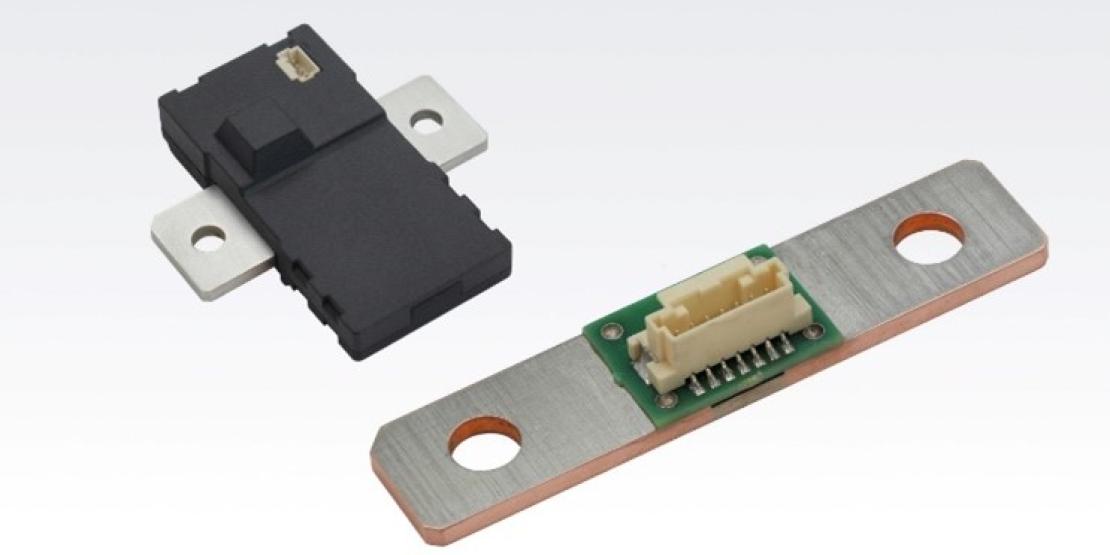

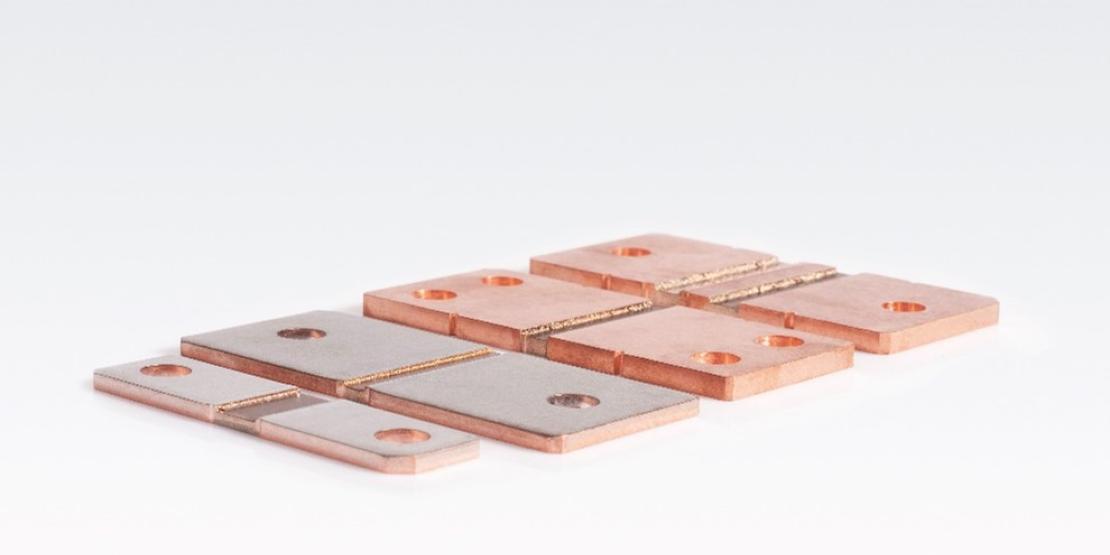

Our standard shunts are designed according to uniform sizes and resistance values.

Currently, the Wieland portfolio includes the following basic shunts.

View our datasheets to learn more

Please enter your contact information. You will be redirected to the download page.

Wieland also offers customized shunts (e.g. double shunt) designed to your specifications. To evaluate your design and the corresponding requirements, please feel free to contact us via the contact address below.

Grazie alle alte prestazioni funzionali della superficie, la parte esterna dei tubi GEWA-C e Turbo-C offre prestazioni drenanti ottimali ai refrigeranti condensati. Associandole a una superficie interna dei tubi perfettamente abbinata, è possibile ottenere coefficienti di trasferimento di calore ottimali. I tubi per condensatore GEWA e TURBO sono disponibili con superfici esterne e interne adattate alle specifiche esigenze di ogni applicazione.

GEWA

• C5 - Per le prestazioni e l'efficienza più elevate
• C+SL/LW -  Per alternative dal peso ottimizzato, come una soluzione "drop-in"
• CLF - Per acqua marina e applicazioni con maggior tendenza a sporcarsi
• CPL - Per applicazioni con notevole tendenza a sporcarsi

TURBO

• C - Il tubo per condensatore originale
• CSL - Efficiente e leggero
• CLF - Per applicazioni a sporco ridotto
• NCT - Per raffreddatori di grande capacità
• CPT - Efficienza elevata in leghe ferrose

Le alte prestazioni funzionali delle superfici esterne dei tubi GEWA-B, PB e Turbo-B/E sono state ottimizzate per l'ebollizione di volume di refrigeranti e fluidi similari. Associandole a superfici interne dei tubi perfettamente abbinate, è possibile ottenere coefficienti di trasferimento di calore ottimali. I tubi per evaporatore GEWA e TURBO sono disponibili con superfici esterne e interne adattate alle specifiche esigenze di ogni applicazione.

GEWA

• B5 & B6 - Per le prestazioni e l'efficienza più elevate
• B4HSL - Per alternative dal peso ottimizzato, come una soluzione "drop-in"
• BHV - Per fluidi ad alta viscosità
• BLF | BPL - Per applicazioni con notevole tendenza a sporcarsi

TURBO

• B - Il tubo di ebollizione originale
• ESP - Efficiente e leggero
• EHPII - Il tubo di ebollizione standard del settore
• EPT - Efficienza elevata in leghe ferrose

I tubi GEWA-K offrono una maggiore superficie esterna rispetto ai tubi lisci. Un vantaggio ideale per quegli scenari in cui i coefficienti della superficie di trasferimento del calore variano significativamente fra il tubo a guscio e il tubo interno.

I tubi GEWA-KS presentano una parete interna del tubo con un disegno specifico. Caratteristica ideale in scenari con un ridotto coefficiente di trasferimento del calore per il lato del tubo oppure un coefficiente di trasferimento del calore altrettanto basso su entrambi i lati.

I tubi alettati GEWA-D in rame e leghe di rame sono disponibili in un'ampia serie di dimensioni e resistono alle massime sollecitazioni meccaniche e termiche. Sono realizzati in particolare per le configurazioni su misura di scambiatori di calore complessi. Il rame offre la più alta conducibilità termica tra tutti i metalli tecnici. È superiore dal punto di vista della lavorazione e dell'igiene, inoltre rappresenta una soluzione resistente alla corrosione.

I tubi alettati GEWA-D in alluminio si usano specificamente per applicazioni leggere. L'alluminio coniuga la massima duttilità a una ragionevole conducibilità termica.

I tubi alettati GEWA-D in acciaio al carbonio si possono utilizzare in applicazioni come le caldaie a combustibile solido oppure i serbatoi di accumulo. L'area di superficie sensibilmente ampliata rispetto ai tubi lisci consente soluzioni compatte. Gli scambiatori di calore pronti per l'installazione possono essere un'interessante soluzione alternativa agli scambiatori di calore realizzati con materiali costosi.

I tubi ad alettatura medio-alta GEWA-D in acciaio inossidabile sono utilizzabili per le caldaie a condensazione o applicazioni per acqua calda sanitaria. Grazie all'area esterna ampliata della superficie di trasferimento del calore, è possibile ridurre la lunghezza richiesta per il tubo, risparmiando così su costoso materiale.

I tubi GEWA-H sono disponibili con un gran numero di dimensioni, o come tubi rettilinei o come scambiatori di calore a serpentina. Si utilizzano soprattutto come scambiatori di calore nelle caldaie a gas e come raffreddatori di olio e gas in applicazioni relative a costruzioni meccaniche e impiantistica.

I tubi GEWA-HB sono ad aletta alta, con un tubo interno fissato e composto di un materiale diverso. Così è possibile utilizzare materiali (eccellenti) più resistenti alla corrosione associandoli ad altri materiali meno costosi.

K65 - sostenibilità ed efficienza

Sostenibilità ed efficienza – due parole chiave che hanno avuto un impatto decisivo sulla nostra epoca, diventando sempre più importanti negli ultimi anni, specialmente nell'ambito della refrigerazione. La crescente coscienza ambientale dimostrata da società e industria pertanto ha riportato in auge i refrigeranti naturali, specialmente la CO₂. Wieland sostiene questa svolta con un sistema di tubi che ottempera agli elevati requisiti posti dalla CO₂ in funzione di refrigerante.

I tubi Wieland K65 sono stati progettati per applicazioni con la CO₂ in ambito commerciale, specialmente negli impianti di refrigerazione dei supermercati. La lega Wieland K65 conferisce sufficiente resistenza meccanica da tollerare le elevate pressioni operative della CO₂. Allo stesso tempo i tubi K65 presentano eccezionali caratteristiche di lavorabilità, simili a quelle del rame standard (Cu-DHP/C12200).

Tutti i tubi Wieland K65 sono disponibili con stato fisico cotto (R300/O61) per assicurare eccellenti caratteristiche di piegatura/allargamento ed estrusione per formatura di collarini.

I tubi Wieland K65 sono disponibili a magazzino in due campi di pressione, 80 bar e 120 bar, e con dimensioni comprese tra 3/8" e 2-1/8".

Inoltre i tubi K65 sono fruibili anche con dimensioni customizzate e con formati di fornitura diversi.
Per le lavorazioni industriali, in particolare per la produzione degli scambiatori di calore a CO₂ (evaporatore/raffreddatore di gas), si offrono bobine LWC.

Sono disponibili più prodotti K65 in altre categorie

• K65 nei tubi per refrigerazione e gas medicali
• K65 nei tubi rigati internamente a uso industriale

I vantaggi per i clienti

• Resistenza alle pressioni su misura delle esigenze dei clienti
• Riduzione dei costi grazie alla riduzione del peso
• Collaudata tecnologia di lavorazione: brasatura invece della saldatura!
• Eccellente trasferimento del calore
• Design conforme alla norma EN 14276 - Certificazione TÜV o UL su richiesta

Applicazioni tipiche

• Componenti dei sistemi di refrigerazione con R744
• Scambiatori di calore a pacco alettato per pressioni operative maggiori (per es. evaporatori o raffreddatori di gas con R744) Scambiatori di calore a fascio tubiero per pressioni operative maggiori (per es. evaporatori o raffreddatori di gas con R744)

Caratteristiche tecniche

• Materiale: K65
• Stato fisico: cotto R300/O61 e crudo R420/H80
• Formato di fornitura: bobine LWC o tubi rettilinei
• Pesi delle bobine: 100 kg, 150 kg, 300 kg
• Dimensioni disponibili: 5 - 28 mm per LWC; 5 - 110 mm per i tubi rettilinei
• Standard applicati tipicamente: EN 12735-1 / EN 14276 / ASTM B 1017

Ulteriori informazioni

• Plumbing, Heating, ACR and Medical Copper Tubes
• Saxonia Brazing recommendation
• K65 tube system for high pressure applications

cuproclima

Si tratta di tubi in rame dall'interno liscio o rigato, senza saldature e di alta qualità in bobine LWC, per i settori refrigerazione e climatizzazione. La qualità specificata e i criteri di ispezione superano i requisiti in essere posti dagli standard (per es. EN 12735-2, ASTM).

I vantaggi per i clienti

• Maggiore operatività delle sbobinatrici quando svolgono i tubi
• Riduzione degli scarti nei prodotti finiti
• Tempi di allestimento ridotti
• Individuazione di difetti di dimensioni minime sulla superficie dei tubi
• Riduzione di possibili malfunzionamenti delle attrezzature finite durante i test in pressione
• Minima presenza di impurità nel circuito del refrigerante

Ambiti di applicazione

• Scambiatori di calore raffreddati ad aria per i settori climatizzazione e refrigerazione
• Evaporatori
• Condensatori
• Scambiatori di calore
• Raffreddatori ad aria

Caratteristiche tecniche

• Materiali Cu-DHP
• Stati fisici: cotto ed extra cotto
• Formato di fornitura solo bobine LWC
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Dimensioni disponibili 4 - 28 mm, spessori delle pareti su richiesta

Tubi in rame con superficie interna ultra-pulita per applicazioni industriali

Il nostro innovativo processo di produzione per i tubi cuproclean elimina il residuo carbonioso. Ne consegue maggiore affidabilità, maggiore durata e costi di manutenzione ridotti. Sono adatti per tutte le applicazioni per acqua dolce. Il rame offre eccezionale versatilità ed è caratterizzato da eccellente formabilità, nonché da buone caratteristiche di lavorabilità. I tubi in rame cuproclean sono anche disponibili in combinazione con altre qualità, per es. cuproform.

I vantaggi per i clienti

• Superficie del tubo ultra-pulita e libera dal residuo carbonioso
• Massima affidabilità e maggiore durata, anche in applicazioni per acqua dolce
• Massima resistenza alla corrosione
• Test del residuo carbonioso in base a EN 1057 e conferma nel certificato

Ambiti di applicazione

• Soffitti radianti in raffrescamento
• Impianti solari di riscaldamento dell'acqua
• Generatori di calore

Caratteristiche tecniche

• Materiali Cu-DHP
• Stato fisico cotto
• Formato di fornitura bobine LWC
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Dimensioni disponibili 6 - 28 mm, spessori delle pareti su richiesta

Tubi di rame altamente formabili

Nell'ambito della produzione di caldaie, per esempio, i tubi possono essere formati per espansione, piegatura, ribaditura e bordatura. I tubi in rame a uso industriale di produzione convenzionale non sempre soddisfano questi standard elevati, per cui è spesso necessario utilizzare raccordi supplementari realizzati con altri materiali. Il risultato sono ulteriori passaggi della produzione e di conseguenza costi di produzione più alti.

I vantaggi per i clienti

• Non sono necessari raccordi speciali, quindi i costi di produzione calano
• Maggiore valore aggiunto della propria produzione
• Eccezionali caratteristiche di formatura - 80% di espansione dell'estremità del tubo testata e attestato sul certificato di ispezione
• Minor quantità di scarti con deformazione molto elevata

Ambiti di applicazione

• Connettori, per es. in particolare per caldaie

Caratteristiche tecniche

• Materiali Cu-DHP
• Stati fisici: cotto ed extra cotto
• Formato di fornitura: bobine LWC e tubi rettilinei
• Pesi delle bobine: 100 kg, 150 kg, 300 kg, 530 kg
• Dimensioni disponibili: 6 - 28 mm per LWC; 6 - 64 mm per i tubi rettilinei

Tubi in rame dalla superficie esterna di elevata purezza per applicazioni di solare termico

Nel processo di produzione i requisiti posti agli assorbitori solari variano a seconda dell'applicazione. La famiglia solarclean vanta la qualità di tubi in rame più appropriata per la struttura ottimizzata del cliente.

solarclean classic
La superficie particolarmente pulita del tubo assicura una saldatura di grande qualità. Pertanto si è in grado di risparmiare almeno un'operazione di pulizia oppure un esteso pre-trattamento dei componenti da saldare.

solarclean HP
Destinati ai tubi di calore (heat pipe) dei collettori sottovuoto – la massima pulizia della superficie esterna ed interna del tubo impedisce la contaminazione del fluido di trasferimento di calore nel tubo di calore, tuttavia garantisce l'efficienza del sistema.

solarclean plus
Le caratteristiche di formatura migliorate per la fabbricazione di tubi assorbitori a forma di serpentina facilitano la regolazione delle macchine piegatrici e aumentano l'affidabilità di processo. solarclean_plus garantisce superfici dei tubi super pulite, e questo migliorando sostanzialmente il processo di saldatura a ultrasuoni.

solarclean eco
L'alternativa conveniente per la saldatura laser della piastra assorbente e delle tubature con un sufficiente grado di pulizia.

solarclean SL
Analogamente al modello solarclean classic, solarclean SL garantisce superfici dei tubi super pulite. A seconda delle proprie esigenze di produzione, è possibile ordinare solarclean anche in tubi rettilinei.

Caratteristiche tecniche

• Materiali Cu-DHP
• Stato fisico: crudo, crudo con rilassamento, semicrudo
• Formato di fornitura: bobine LWC e tubi rettilinei
• Pesi delle bobine: 100 kg, 150 kg, 300 kg, 530 kg
• Dimensioni disponibili: 6 - 15 mm; spessori delle pareti 0.3-1.2 mm

K65 - Sostenibilità ed efficienza

due parole chiave che hanno avuto un impatto decisivo sulla nostra epoca, diventando sempre più importanti negli ultimi anni, specialmente nell'ambito della refrigerazione. La crescente coscienza ambientale dimostrata da società e industria pertanto ha riportato in auge i refrigeranti naturali, specialmente la CO₂. Wieland sostiene questa svolta con un sistema di tubi che ottempera agli elevati requisiti posti dalla CO₂ in funzione di refrigerante.

I tubi Wieland K65 sono stati progettati per applicazioni con la CO₂ in ambito commerciale, specialmente negli impianti di refrigerazione dei supermercati. La lega Wieland K65 conferisce sufficiente resistenza meccanica da tollerare le elevate pressioni operative della CO₂. Allo stesso tempo i tubi K65 presentano eccezionali caratteristiche di lavorabilità, simili a quelle del rame standard (Cu-DHP/C12200).

Per le lavorazioni industriali, in particolare per la produzione degli scambiatori di calore a CO₂ (evaporatore/raffreddatore di gas), si offrono bobine LWC. Inoltre i tubi K65 sono fruibili anche con dimensioni customizzate e con formati di fornitura diversi.

Sono disponibili più prodotti K65 in altre categorie

• K65 nei tubi per refrigerazione e gas medicali
• K65 nei tubi rigati internamente a uso industriale

I vantaggi per i clienti

• Resistenza alle pressioni su misura delle esigenze dei clienti
• Riduzione dei costi grazie alla riduzione del peso
• Collaudata tecnologia di lavorazione: brasatura invece della saldatura!
• Eccellente trasferimento del calore
• Design conforme alla norma EN 14276 - Certificazione TÜV o UL su richiesta

Applicazioni tipiche

• Componenti dei sistemi di refrigerazione con R744
• Scambiatori di calore a pacco alettato per pressioni operative maggiori (per es. evaporatori o raffreddatori di gas con R744) Scambiatori di calore a fascio tubiero per pressioni operative maggiori (per es. evaporatori o raffreddatori di gas con R744)

Caratteristiche tecniche

• Materiale: K65
• Stato fisico: cotto R300/O61 e crudo R420/H80
• Formato di fornitura: bobine LWC o tubi rettilinei
• Pesi delle bobine: 100 kg, 150 kg, 300 kg
• Dimensioni disponibili: 5 - 28 mm per LWC; 5 - 110 mm per i tubi rettilinei
• Standard applicati tipicamente: EN 12735-1 / EN 14276 / ASTM B 1017

Ulteriori informazioni

• Plumbing, Heating, ACR and Medical Copper Tubes
• Saxonia Brazing recommendation
• K65 tube system for high pressure applications

cuprofin-Standard

I tubi cuprofin-Standard di Wieland sono tubi efficienti per gli scambiatori di calore, idonei al flusso senza e con cambiamento di fase, oltre che per l'evaporazione e la condensazione, caratteristiche che consentono la produzione flessibile di scambiatori di calore efficienti e compatti. Non occorre tenere uno stock di tubi con tipologie differenziate per specializzazioni.

I vantaggi per i clienti

• Trasferimento del calore migliorato dalla struttura alettata all'interno del tubo
• Struttura compatta dello scambiatore di calore
• Ridotto impiego di materiale
• Struttura interna adatta a evaporazione, condensazione e trasferimento di calore senza cambiamento di fase

cuprofin-standard è disponibile anche in versione pareti super pulite  come tubo microgroove.

Ambiti di applicazione

• Scambiatori di calore alettati per il settore della refrigerazione e della climatizzazione
• Evaporatori
• Condensatori
• Raffreddatori a circuito chiuso
• Raffreddatori ad aria
• Evaporatori a fascio tubiero per iniezione
• Scambiatori di calore sotto forma di elementi a serpentina (per es. riscaldamento e raffreddamento di container)

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• cuprofin

Tubi cuprofin-C per condensatori

I tubi cuprofin-C di Wieland sono altamente efficienti nel trasferimento del calore per la condensazione dei refrigeranti lato tubo. Le alette all'interno del tubo sono ottimizzate per fornire prestazioni elevate con un ridotto impiego di materiale in base al fluido impiegato. In altre parole, consentono la progettazione di scambiatori di calore estremamente efficienti e compatti.

I vantaggi per i clienti

• Trasferimento del calore ottimizzato dalla struttura alettata adattata all'interno del tubo
• Struttura compatta dello scambiatore di calore
• Carica di refrigerante ridotta
• Ridotto impiego di materiale

cuprofin-C è disponibile anche in versione pareti superpulite e come tubo microgroove.

Ambiti di applicazione

• Scambiatori di calore alettati, in particolare condensatori
• Scambiatori di calore sotto forma di elementi a serpentina (per es. riscaldamento di container)

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• cuprofin-C

Tubi cuprofin-E per evaporatori

I tubi cuprofin-E di Wieland sono altamente efficienti nel trasferimento del calore per l'evaporazione lato tubo dei refrigeranti negli scambiatori di calore alettati. Le alette all'interno dei tubi sono progettate per ottimizzare le prestazioni in fase di ebollizione del flusso e per ridurre al minimo possibile la caduta di pressione in un'ampia serie di refrigeranti.

I vantaggi per i clienti

• Trasferimento del calore ottimizzato dalla struttura alettata adattata all'interno del tubo
• Struttura compatta dello scambiatore di calore
• Caduta di pressione estremamente ridotta
• Ridotto impiego di materiale

cuprofin-E è disponibile anche in versione pareti superpulite e, su richiesta, come tubo microgroove.

Ambiti di applicazione

• Scambiatori di calore alettati, in particolare evaporatori

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• cuprofin-E

Tubi per iniezione cuprofin-EDX

I tubi cuprofin-EDX sono tubi per scambiatori di calore stabili e ad alta efficienza destinati all'evaporatore a iniezione nel design del fascio tubiero.

I vantaggi per i clienti

• Trasferimento di calore ottimizzato e caduta di pressione molto ridotta
• Struttura compatta dello scambiatore di calore
• Ridotto impiego di materiale

cuprofin-EDX è disponibile anche in versione pareti superpulite e, su richiesta, come tubo microgroove.

Ambiti di applicazione

• Evaporatori a fascio tubiero per iniezione

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine: 100 kg, 150 kg, 300 kg, 530 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• cuprofin-EDX

Tubi cuprofin-G per il trasferimento di calore monofase

I tubi cuprofin-G di Wieland ad alta efficienza sono destinati al trasferimento di calore e sono appositamente progettati per sistemi di raffreddamento a circuito chiuso e raffreddatori ad aria. Le alette all'interno dei tubi sono ottimizzate per il trasferimento di calore monofase in fluidi acquosi come le miscele di acqua/glicole, il che consente la produzione di scambiatori di calore efficienti e compatti.

I vantaggi per i clienti

• Trasferimento del calore ottimizzato grazie alla struttura alettata adattata all'interno del tubo
• Struttura compatta dello scambiatore di calore Ridotta caduta di pressione
• Ridotto impiego di materiale

cuprofin-G è disponibile anche in versione pareti superpulite.

Ambiti di applicazione

• Scambiatore di calore alettato con trasferimento del calore monofase
• Raffreddatori a circuito chiuso
• Raffreddatori ad aria

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• cuprofin-G

Tubi cuprofin-L10 per applicazioni con acqua marina

I tubi cuprofin-L10 di Wieland svolgono con efficienza il compito di trasferire il calore e sono particolarmente idonei ad applicazioni con acqua marina e altri tipi di acqua salata, nonché in prossimità di tale elemento (per es. le zone costiere). Il materiale CuNi10Fe1Mn (Wieland L10) presenta elevata resistenza alla corrosione e all'erosione da contatto con questi fluidi. Rispetto agli acciai inossidabili la conducibilità termica di L10 è 3 volte più alta.

I vantaggi per i clienti

• Trasferimento del calore migliorato dalla struttura alettata all'interno del tubo
• Struttura compatta dello scambiatore di calore
• Ridotto impiego di materiale
• Altamente resistenti a corrosione ed erosione

cuprofin-L10 è disponibile anche in versione pareti superpulite.

Ambiti di applicazione

• Scambiatori di calore alettati e a fascio tubiero funzionanti con acqua marina o altro tipo di acqua salata, oppure installati in zone costiere

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359.
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• cuprofin-L10

microgroove - diametro ridotto, prestazioni elevate

Grazie alla tecnologia microgroove il cliente potrà contare su scambiatori di calore caratterizzati dal massimo grado di efficienza e compattezza.

I vantaggi per i clienti

• Carica di refrigerante ridotta
• Maggiore efficienza dello scambiatore di calore
• Struttura compatta dello scambiatore di calore
• Ridotto impiego di materiale
• Costi di investimento ridotti

microgroove è disponibile anche in versione pareti superpulite.

Ambiti di applicazione

• Scambiatori di calore alettati altamente efficienti
• Evaporatori
• Condensatori

Caratteristiche tecniche

• Formato di fornitura: bobine LWC e tubi rettilinei fino a 7,9 m
• Pesi delle bobine 100 kg, 150 kg, 300 kg
• Standard applicati tipicamente
  • EN 12735-2
  • ASTM B359
  • VdTÜV 420/6, 420/7

Ulteriori informazioni

• microgroove

Per un futuro più sostenibile dell'edilizia.

Con la sua percentuale di materiale riciclato al 100%, il tubo in rame cuprolife fa la differenza in fatto di sostenibilità, contribuendo sensibilmente ai progressi del settore edilizio e delle costruzioni, nonché dei servizi per l'edilizia.

Ogni tubo cuprolife viene prodotto da Wieland applicando un processo basato su rame riciclato al 100%, in linea con l'approccio al bilancio di massa. Come primo passo per la verifica di cuprolife, TÜV SÜD ha testato la procedura di calcolo del contenuto riciclato al 100%*.

Il nuovo standard per i tubi in rame: cuprolife^®.

Grazie alle tecniche di produzione all'avanguardia, i tubi cuprolife superano perfino i requisiti più elevati. Efficienza e affidabilità ottimali sono garantite analogamente a un'eccezionale vita utile. I tubi cuprolife sono di uso universale. cuprolife è costantemente a magazzino ed è disponibile in qualsiasi misura, da 6 x 1 mm a 159 x 3 mm.

Ambiti di applicazione

• Alimentazione di acqua sanitaria calda e fredda
• Riscaldamento
• Gas
• Gas liquido
• Gasolio per riscaldamento / biodiesel B10
• Sistemi a energia solare
• Acque meteoriche
• Aria compressa industriale
• Impianti di estinzione sprinkler
• Sistemi antincendio

Caratteristiche tecniche

• Rame riciclato al 100%*
• Design conforme alla norma EN 1057, qualità garantita
• Realizzati in puro rame Cu-DHP
• Dotati del marchio di qualità e della certificazione DVGW: DV-7204AU2106 (diametro esterno da 6 a 159 mm) Uso universale con una scala di dimensioni finemente differenziata
• Ottime disponibilità e compatibilità con un ampio assortimento di raccordi
• Temperatura di esercizio massima con una pressione operativa di 10 bar: 250 °C (valida per dimensioni fino a DN 150)
• Resistenza al fuoco: EN 13501-1 - A1 (non infiammabile)
• Dimensioni conformi a DVGW GW 392 (da 6 a 159 mm) con estremità dei tubi chiuse
• Per un'igiene ottimale dell'acqua destinata al consumo umano

*Approccio al bilancio di massa, basato su ISO 14021, verificato da TÜV SÜD.

Per saperne di più

Affidabili per ogni tipo di installazione domestica

Gli installatori si affidano da molti anni ai tubi in rame a marchio SANCO. Si tratta di tubi molto affidabili, adatti a ogni tipo di installazione domestica, che hanno dimostrato oltre ogni dubbio il proprio valore nella prassi quotidiana. Sia che si tratti dell'alimentazione di acqua sanitaria (calda e fredda), degli impianti di riscaldamento, delle linee di approvvigionamento di petrolio, gas e gas liquido nonché degli impianti di solare termico, i tubi SANCO di Wieland sono sempre la scelta giusta e, naturalmente, garantita dai pertinenti quadri normativi.

Caratteristiche tecniche

• Processo produttivo brevettato: i tubi SANCO superano notevolmente i requisiti posti da standard e regolamenti.
• Design conforme alla norma EN 1057, qualità garantita
• Realizzati in puro rame Cu-DHP
• Dotati del marchio di qualità e della certificazione DVGW:
  DV-7204AU2106 (diametro esterno da 12 a 159 mm).
• Uso universale con una scala di dimensioni finemente differenziata
• Ottime disponibilità e compatibilità con un ampio assortimento di raccordi
• Temperatura di esercizio massima: 250 °C
• Resistenza al fuoco: EN 13501-1-A1 (non infiammabile)
• Dimensioni conformi a DVGW GW 392 (da 12 a 159 mm) con estremità dei tubi chiuse
• Per un'igiene ottimale dell'acqua destinata al consumo umano
• Disponibilità di una vasta serie di certificazioni, tra le quali Kitemark, Afnor, KIWA, DVGW e molte altre ancora

Ambiti di applicazione

• Alimentazione di acqua sanitaria calda e fredda
• Impianti di riscaldamento
• Forniture di gas e petrolio per riscaldamento e cottura
• Sistemi a energia solare
• Acque meteoriche
• Aria compressa industriale
• Impianti di estinzione sprinkler e antincendio
• Altre applicazioni solo previa consultazione del nostro servizio di consulenza tecnica

WICU

I tubi WICU dispongono di un rivestimento protettivo applicato in fabbrica. Pertanto sono idonei alla posa sotto intonaco o in ambienti caratterizzati da atmosfera aggressiva, oltre che alla posa in ambiente esterno, sia sopra terra che interrati.

Caratteristiche tecniche

• Design conforme alla norma EN 1057, qualità garantita
• Realizzati in puro rame Cu-DHP
• Dotati del marchio di qualità e della certificazione DVGW:
  DV-7204AU2106 (diametro esterno da 12 a 42 mm).
• Rivestimento protettivo conforme a EN 13349 e DIN 30672-1 classe B
• Riduzione della condensazione
• Resistenza al fuoco: EN 13501-1-E
• Colore del rivestimento: grigio chiaro
• Campo di temperatura fino a 100 °C

Ambiti di applicazione

• Alimentazione di acqua sanitaria calda e fredda
• Impianti di riscaldamento
• Forniture di gas e petrolio per riscaldamento e cottura
• Acque meteoriche
• Aria compressa industriale
• Altre applicazioni solo previa consultazione del nostro servizio di consulenza tecnica

WICU Flex

WICU Flex è il nome di tubi per impianti idrotermosanitari con un rivestimento flessibile per la posa rapida. Il rivestimento consiste di schiuma di PE a celle chiuse ricoperta da una pellicola protettiva strutturata. I tubi WICU Flex sono forniti in bobine per il rapido collegamento a collettori ecc. e per la posa sotto pavimento.

Caratteristiche tecniche

• Design conforme alla norma EN 1057, qualità garantita
• Realizzati in puro rame Cu-DHP
• Dotati del marchio di qualità e della certificazione DVGW:
  DV-7204AU2106 (diametro esterno da 12 a 22 mm)
• Schiuma di polietilene (PE) esente da CFC/FKW dotata di una
• pellicola strutturale in PE
• Isolamento acustico: DIN 4109 - A1
• Conducibilità termica dello strato isolante conforme a DIN 52613:
  = 0,040 W/mK a 40 °C
• Resistenza al fuoco: N 13401-1-E
• Colore del rivestimento: bianco
• Campo di applicazione della temperatura: fino a 100 °C

Ambiti di applicazione

• Tubi di collegamento
• Alimentazione di acqua sanitaria calda e fredda
• Impianti di riscaldamento centralizzati

cuprotherm CTX

I tubi cuprotherm CTX sono in rame con rivestimento saldamente aderente. Grazie alla loro struttura si lavorano facilmente e sono caratterizzati da una flessibilità mai vista finora nei tubi di metallo. I tubi CTX presentano alta qualità dal punto di vista tecnico, ma sono anche una soluzione interessante dal punto di vista economico: offrono un prezzo al metro appetibile per i tubi in rame, a stabili condizioni, perciò sono un'opzione convincente in termini di affidabilità per la pianificazione.

Caratteristiche tecniche

• Tubi in rame flessibili, realizzati in puro rame Cu-DHP
• Stato fisico: cotto R220 in conformità a EN 1057 con rivestimento saldamente aderente di PE-RT
• Reazione al fuoco EN 13501-1, classe E
• Colore del rivestimento: bianco, simile a RAL 9010 (bianco puro)
• Campo di applicazione della temperatura: fino a 100 °C

Ambiti di applicazione

• Riscaldamento
• Raffreddamento
• Raccordi per radiatori
• Sistemi di recupero dell'acqua piovana
• Collettori a terra (acqua/glicole)
• Attivazione del nucleo in calcestruzzo

cuprotherm.plus

cuprotherm è l'impianto radiante in rame a pavimento posato con maggiore frequenza in Europa, e questo per una buona ragione. Una volta posati, l'eccezionale lunghezza della vita utile dei tubi in rame cuprotherm cancellerà per decenni il riscaldamento di superficie dalla memoria dei clienti. Dato che vanta la conducibilità termica più elevata tra i materiali tecnici, l'uso efficiente che ne deriva alla lunga si rivela positivo anche per il portafoglio.
Il rivestimento arancione conferisce protezione meccanica e chimica dagli agenti esterni e consente al tubo cuprotherm di espandersi liberamente in lunghezza quando si verificano variazioni di temperatura.

Caratteristiche tecniche

• Design conforme alla norma EN 1057
• Resistenza al fuoco: EN 13501-1-E
• Classe materiale edilizio: DIN 4102 - A1
• Dotato di marchio di qualità
• Coefficiente di diffusione: 0,00 mg/m²*d dopo 50 anni

Ambiti di applicazione

• Riscaldamento e raffreddamento di superficie
• Riscaldamento a parete
• Riscaldamento di superficie industriale
• Riscaldamento a pavimento di impianti sportivi

cuprotherm.blank

cuprotherm è l'impianto radiante in rame a pavimento posato con maggiore frequenza in Europa, e questo per buone ragioni. Una volta posati, l'eccezionale lunghezza della vita utile dei tubi in rame cuprotherm cancellerà per decenni il riscaldamento di superficie dalla memoria dei clienti. Dato che vanta la conducibilità termica più elevata tra i materiali tecnici, l'uso efficiente che ne deriva alla lunga si rivela positivo anche per il portafoglio.

Il tubo in rame nudo sopporta anche alte temperature, perciò rappresenta la prima scelta per le applicazioni con asfalto colato.

Caratteristiche tecniche

• Design conforme alla norma EN 1057
• Resistenza al fuoco: EN 13501-1-A1 (non infiammabile)
• Dotato di marchio di qualità
• Coefficiente di diffusione: 0,00 mg/m²*d dopo 50 anni

Ambiti di applicazione

• Impianto radiante a pavimento con soletta in asfalto colato
• Riscaldamento a parete con intonaco argilloso

cuprofrio.plus

I tubi in rame Wieland a marchi cuprofrio e cuprofrio.plus presentano un livello elevato di pulizia interna grazie alle estremità dei tubi chiuse singolarmente e sono idonei ai refrigeranti in base alla norma EN 12735-1. I tubi cuprofrio si possono facilmente lavorare in loco e sono conformi ad alti standard di qualità in virtù della loro superficie interna estremamente pulita e asciutta. Le loro estremità chiuse assicurano la qualità richiesta perfino durante lo stoccaggio e il trasporto.

Per saperne di più

cuprofrio.plus

I tubi cuprofrio.plus presentano un isolamento esterno, che previene praticamente ogni condensa d'acqua sulla superficie esterna del tubo.

I vantaggi per i clienti

• I vantaggi per i clienti
• Superficie interna pulita e asciutta
• Dimensioni standard disponibili a magazzino
• Lavorazione buona, facilità di giunzione, facilità di svolgimento e piegatura
• Isolamento resistente, dal colore stabile che garantisce materiali dalle caratteristiche costanti con qualsiasi condizione meteo
• Prevenzione dell'acqua di condensa mediante lo strato isolante
• Tracciabilità del fornitore attraverso la firma
• Conformità alla Direttiva in materia di attrezzature in pressione 97/23/CE

Ambiti di applicazione

cuprofrio è un marchio idoneo ai gas e ai liquidi tecnici, per esempio in

• Raffreddatori
• Unità di refrigerazione e climatizzazione
• Scambiatori di calore

Per saperne di più

cuprofrio – refrigeration

I tubi in rame Wieland a marchi cuprofrio e cuprofrio.plus presentano un livello elevato di pulizia interna grazie alle estremità dei tubi chiuse singolarmente e sono idonei ai refrigeranti in base alla norma EN 12735-1. I tubi cuprofrio si possono facilmente lavorare in loco e sono conformi ad alti standard di qualità in virtù della loro superficie interna estremamente pulita e asciutta. Le loro estremità chiuse assicurano la qualità richiesta perfino durante lo stoccaggio e il trasporto.

Per saperne di più

I vantaggi per i clienti

• Superficie interna pulita e asciutta
• Estremità del tubo chiuse per mantenere le condizioni di pulizia
• Tracciabilità del fornitore attraverso la firma
• Dimensioni standard disponibili a magazzino
• Lavorazione buona, facilità di giunzione, grande facilità di svolgimento e piegatura
• Qualità del tubo conforme a EN 12735-1
• Conformità alla Direttiva in materia di attrezzature in pressione 2014/68/UE

Ambiti di applicazione

cuprofrio è un marchio idoneo ai gas e ai liquidi tecnici, per esempio in

• Raffreddatori
• Unità di refrigerazione e climatizzazione
• Scambiatori di calore

Formati di fornitura

• Bobine (pancake)
• Tubi rettilinei di 5 m

Per saperne di più

cupromed – alimentazione di gas medicali

Il tubo in rame trafilato senza saldature cupromed trova utilizzo sia per la refrigerazione/climatizzazione che nelle unità di alimentazione dei gas medicali in conformità a EN ISO 7396-1. I tubi cupromed rettilinei soddisfano i requisiti della norma EN 13348 e quelli della norma EN 12735-1.

I vantaggi per i clienti

• Superficie interna pulita e asciutta
• Le estremità chiuse dei tubi mantengono pulita la superficie
• Tracciabilità del fornitore attraverso la firma
• Dimensioni standard disponibili a magazzino
• Lavorazione buona, facilità di giunzione, facilità di svolgimento e piegatura
• Qualità standard del tubo in conformità a EN 12735-1
• Conformità alla Direttiva in materia di attrezzature in pressione 2014/68/UE
• Requisiti conformi alla PED/Direttiva in materia di attrezzature in pressione 2014/68/UE

Ambiti di applicazione

cupromed è idoneo alla distribuzione di gas e liquidi tecnici oltre che di gas medicali e vuoto nelle

• unità di alimentazione di gas medicali
• unità di refrigerazione e climatizzazione

cuprogeo – energia geotermica

Il tubo trafilato senza saldature cuprogeo è destinato alla produzione di energia geotermica. Cuprogeo è progettato per l'uso di refrigeranti e gas per la diretta evaporazione nelle pompe di calore. Il vantaggio di tale applicazione consiste nella possibilità di ottenere prestazioni elevate con idonee pompe di calore.

I vantaggi per i clienti

• Superficie interna pulita e asciutta
• Tracciabilità del fornitore attraverso la firma
• Tubo protetto da un rivestimento della superficie esterna
• Qualità standard del tubo in conformità a EN 12735-1
• I requisiti sono conformi alla Direttiva in materia di attrezzature in pressione 2014/68/UE

Ambiti di applicazione

• Energia geotermica
• Apparecchiature di refrigerazione e scambiatori di calore
• Pompe di calore geotermiche con diretta evaporazione

K65 - sostenibilità ed efficienza

Due parole chiave che hanno avuto un impatto decisivo sulla nostra epoca, diventando sempre più importanti negli ultimi anni, specialmente nell'ambito della refrigerazione. La crescente coscienza ambientale dimostrata da società e industria pertanto ha riportato in auge i refrigeranti naturali, specialmente la CO₂. Wieland sostiene questa svolta con un sistema di tubi che ottempera agli elevati requisiti posti dalla CO₂ in funzione di refrigerante.

I tubi Wieland K65 sono stati progettati per applicazioni con la CO₂ in ambito commerciale, specialmente negli impianti di refrigerazione dei supermercati. La lega Wieland K65 conferisce sufficiente resistenza meccanica da tollerare le elevate pressioni operative della CO₂. Allo stesso tempo i tubi K65 presentano eccezionali caratteristiche di lavorabilità, simili a quelle del rame standard (Cu-DHP/C12200).
I tubi Wieland K65 sono disponibili a magazzino in due campi di pressione, 80 bar e 120 bar, e con dimensioni comprese tra 3/8" e 2-1/8".

Tutti i tubi Wieland K65 sono disponibili con stato fisico cotto (R300/O61) per assicurare eccellenti caratteristiche di piegatura/allargamento ed estrusione per formatura di collarini.

Si offrono anche altre dimensioni e formati di fornitura diversi, per esempio le bobine LWC, per la lavorazione industriale, in particolare la produzione di scambiatori di calore a CO₂ (evaporatore/raffreddatore di gas).

Sono disponibili più prodotti K65 in altre categorie

• Tubi lisci a uso industriale K65
• Tubi rigati internamente a uso industriale K65

I vantaggi per i clienti

• Riduzione dei costi grazie alla riduzione del peso
• Collaudata tecnologia di lavorazione: brasatura invece della saldatura!
• Posa economica e sicura di impianti di refrigerazione con pressione operativa massima di 120 bar
• Eccellente trasferimento del calore
• Design conforme alla norma EN 14276

Applicazioni tipiche

• Condotti per impianti di refrigerazione, in particolare per il refrigerante CO₂, con pressione operativa fino a 120 bar

Caratteristiche tecniche

• Materiale: K65
• Pressione operativa: 80 bar e 120 bar
• Stato fisico: cotto R300/O61
• Formato di fornitura: tubi rettilinei di 5 m
• Dimensioni disponibili: 9,52 - 53,97 mm (3/8" - 2-1/8")
• Estremità dei tubi: chiuse
• Standard applicati tipicamente: EN 14276 / EN 12735-1

Ulteriori informazioni

• Plumbing, Heating, ACR and Medical Copper Tubes
• Saxonia Brazing recommendation
• K65 tube system for high pressure applications

Cos'è un tubo profilato?
I tubi profilati si producono da tubi a sezione circolare stampati o anche trafilati. A seconda dei requisiti la forma definitiva viene prodotta con la formatura a freddo seguendo vari passaggi di lavorazione. Per questo motivo i tubi profilati rappresentano una ragionevole ed economica integrazione ai profili estrusi convenzionali. Configurazioni complesse, pareti sottili, precisione elevata.

Aree di applicazione
I tubi profilati Wieland realizzati da materiali in rame sono principalmente destinati a settori che pongono requisiti speciali al materiale e sono tenuti a garantire l'elevata affidabilità del prodotto finale: fra di essi si ricordano l'elettronica e l'elettrotecnica, il settore sanitario o l'architettura. Il modellismo, la tecnologia medicale, l'ingegneria automobilistica e la produzione di strumenti di scrittura o strumenti musicali costituiscono altre possibili applicazioni per i nostri tubi profilati. In particolare per le applicazioni di fonderia, Wieland produce anche grandi tubi profilati a sezione quadrata o circolare per lingottiere.

Dimensioni
La produzione si effettua in base ai disegni dei clienti. I tubi profilati sono fabbricabili da tubi a sezione circolare con diametri da 5 mm fino a 230 mm. A seconda della lega o del diametro, lo spessore della parete può essere selezionato tra 0,1 mm e 15 mm. La sezione trasversale interna non deve essere inferiore a 5 mm² e il diametro del minimo circolo circoscritto di almeno 5 mm. Il rapporto tra il massimo cerchio circoscritto e lo spessore minimo della parete non dovrà superare 125:1. Forniamo tubi profilati fino a 10 m di lunghezza, ma che in casi eccezionali possono arrivare fino a 18 m.

Materiali
I materiali di partenza per i tubi profilati sono principalmente i materiali in rame o gli ottoni senza piombo. A seconda dell'applicazione è possibile usare anche altri gruppi di materiali:

• Ottoni al piombo truciolabili
• Leghe speciali
• Bronzi allo stagno
• Alpacca

La buona formabilità a freddo del materiale amplia le possibilità di progettazione del design dei tubi profilati. In base all'applicazione e ai requisiti posti di conseguenza al materiale, è possibile progettare i profili con diversi stati fisici, da cotto a crudo.

Saremo lieti di consigliare ogni nostro cliente sulle nostre leghe e sulle dimensioni


Produciamo tubi senza saldature con diametri esterni fino a 320 mm. Sono idonei all'uso nel campo dell'elettrotecnica e delle telecomunicazioni, del trasferimento del calore e dell'ingegneria degli apparati. I materiali in rame microlegati di resistenza più elevata servono per i tubi del circuito frenante nei veicoli a motore.

Nella nostra gamma possiamo contare su articoli speciali come i materiali anti-dezincificanti e le leghe con resistenza elevata all'usura, come quelle utilizzate per l'estrazione del greggio.

Corrimano, aste doccia, portasciugamani, maniglie e impugnature, bocche di erogazione e scarichi dell'acqua, fognature, rivestimenti decorativi: sono tra i tanti prodotti per i quali

Il settore dei prodotti in metallo utilizza tubi in leghe di rame.


Massima protezione di sicurezza!
L'imballaggio

Quando si deve selezionare l'imballaggio adeguato, conviene prendere in considerazione le singole esigenze di trasporto, stoccaggio e lavorazione di ciascun cliente.
In tal modo si preserverà l'eccellente qualità del prodotto, rendendo possibile un'agevole lavorazione. Offriamo materiali di imballaggio sperimentati, basandoci sulla nostra esperienza – ma ci fa anche piacere individuare soluzioni su misura.

Ogni imballaggio è etichettato sul lato frontale, onde garantire identificazione e tracciabilità immediate.

Sostenibile per convinzione:
Wieland ricorre all'imballaggio riutilizzabile soprattutto per proteggere l'ambiente.
Ma ne beneficia anche il cliente, che risparmia i costi di smaltimento.

Tipici formati dell'imballaggio per tubi e tubi profilati rettilinei.
