Rippenrohre
Optimierte Oberflächen für einen hocheffizienten Wärmeübergang

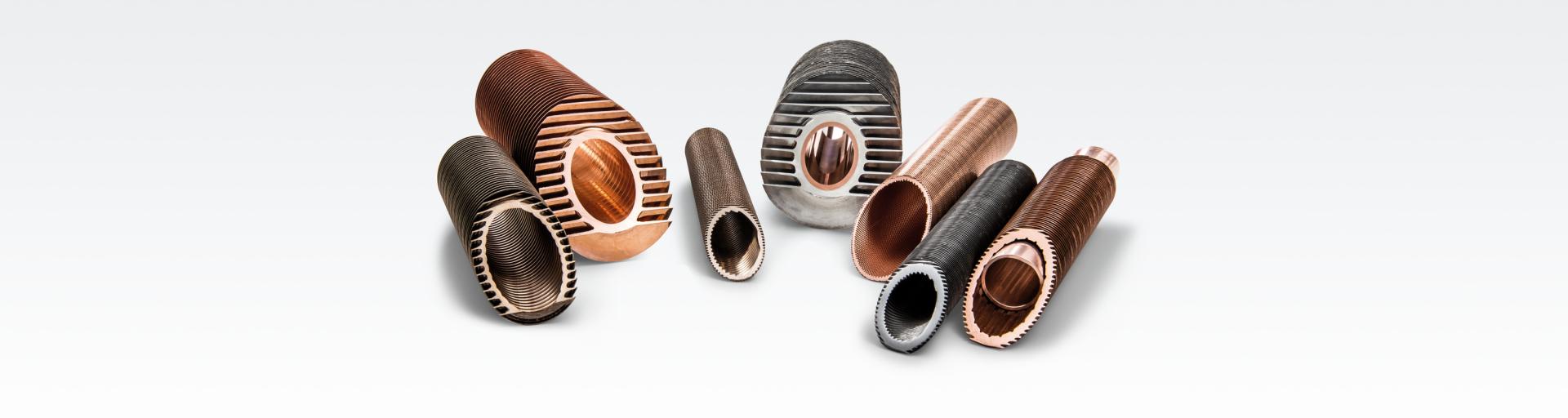

Rippenrohre von Wieland Thermal Solutions werden aus Glattrohren hergestellt, die einem Umformprozess unterzogen wurden. Sie dienen als Komponenten in hocheffizienten, kompakten und dennoch äußerst stabilen Wärmetauschern. Die Rohroberflächen sind auf den spezifischen Wärmeübertragungsbedarf der Anwendung optimiert. Mit einer großen Auswahl an Werkstoffen stellen wir sicher, dass das Material verwendet wird, das für die jeweiligen Anforderungen am besten geeignet ist, z. B. in Bezug auf Haltbarkeit und Verformbarkeit.
Unsere Produktauswahl
Rippenrohre – auf einen Blick.
Wieland Manner
Dies ist das Produktportfolio von Wieland Manner.
Hochleistungsrohre
Niedrigberippte Rohre
Mittelhochberippte Rohre
Hochberippte Rohre
Sicherheitsrohre
Für kompakte und effiziente Rohrbündel-Wärmeübertrager
Die Hochleistungsrohre von Wieland Thermal Solutions sind optimiert für den Einsatz als Verflüssiger- oder Verdampferrohre in Rohrbündel-Wärmeübertragern in der Kälte- und Klimaindustrie. Diese können dadurch wesentlich kompakter gestaltet werden. Sie sparen Material, Bauraum und Energie. GEWA und TURBO Verflüssigerrohre werden mit Außen- und Innenoberflächen geliefert, welche auf die spezifischen Anforderungen Ihrer Anwendung abgestimmt sind.
Ihre Vorteile auf einen Blick
- Deutlich höhere Wärmeübergangskoeffizienten als glatte oder niedrigberippte Rohre
- Kompaktere und leichtere Wärmeübertrager
- Deutlich verringerte Füllmengen von z.B. Kältemitteln
- Höchste Wirkungsgrade durch kleinste Temperaturdifferenzen
- Präzise thermische Auslegung mit ThermalS
Werkstoffe
Die funktionalen Strukturen von GEWA-C und Turbo-C weisen auf der Rohraußenseite ein optimiertes Abtropfverhalten von verflüssigten Kältemitteln auf. In Verbindung mit darauf abgestimmten Rohrinnenseiten ergeben sich höchste Wärmedurchgangskoeffizienten.
GEWA
- C5 – Für höchste Leistung und Effizienz
- C+SL/LW – Für gewichtsoptimierte Alternativen
- CLF – Für Meerwasser | Anwendungen mit erhöhter Verschmutzungsneigung
- CPL – Für Anwendungen mit höchsten Verschmutzungsgraden
TURBO
- C – Das Original Turbo-Verflüssigerrohr
- CSL – Hohe Leistung bei geringem Gewicht
- CLF – Für Low-Fouling Anwendungen
- NCT - Für Kaltwassersätze in hohen Leistungsbereichen
- CPT – Hohe Effizienz in ferritischen Werkstoffen
Die funktionalen Strukturen von GEWA-B, PB und Turbo-B/E sind auf der Rohraußenseite optimiert für das Blasensieden von Kältemitteln und ähnlichen Medien. In Verbindung mit darauf abgestimmten Rohrinnenseiten ergeben sich höchste Wärmedurchgangskoeffizienten.
GEWA
- B5 & B6 - Für höchste Leistung und Effizienz
- B4HSL - Für gewichtsoptimierte Alternativen
- BHV - Für hochviskose Medien
- BLF | BPL - Für Anwendungen mit hoher Verschmutzungsneigung
TURBO
- B – Das Original Turbo-Verdampferrohr
- ESP – Hohe Leistung bei geringem Gewicht
- EHPII – Das Standard Verdampferrohr für industrielle Anwendungen
- EPT – Hohe Effizienz in ferritischen Werkstoffen
Unsere Werkstoffe
Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Hochleistungsohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel, Messing, Stahl, Edelstahl und Titan.
Mehr Produktinformation finden Sie hier
Für hohe Effizienz in vielfältigen Anwendungen
Niedrigberippte Rohre sind bewährte Lösungen für die Temperierung von Flüssigkeiten und Gasen oder die Verdampfung und Verflüssigung von Medien. Durch ihre vergrößerten Wärmeübertragungsflächen bieten sie erhebliche Einsparpotentiale an Materialeinsatz und Füllmenge. Das breite Abmessungsspektrum von Wieland Thermal Solutions ermöglicht den Einsatz in verschiedensten Anwendungen in der Kälte- und Klimatechnik, im Maschinen- und Anlagenbau für Öl-/Gas-Kühler sowie in der Prozesstechnik für z.B. Dampfzwischenüberhitzer.
Ihre Vorteile auf einen Blick
- Bewährte Lösung in verschiedensten Anwendungsbereichen
- Vergrößerte Wärmeübertragungsfläche gegenüber Glattrohren
- Materialeinsparung durch reduzierte Rohrlänge
- Füllmengenreduzierung durch höhere Effizienz
Werkstoffe
GEWA-K Rohre weisen eine erhöhte Außenoberfläche gegenüber Glattrohren auf. Ideal für Fälle mit einer großen Ungleichheit des Wärmedurchgangskoeffizienten zwischen Mantelraum und Rohrraum.
Bei GEWA-KS Rohren wird zudem eine spezielle Struktur auf der Rohrinnenseite aufgebracht. Ideal für Fälle mit niedrigem Wärmedurchgangskoeffizienten der Rohrseite oder gleichermaßen niedrigem Wärmedurchgangskoeffizienten auf beiden Seiten.
Unsere Werkstoffe
Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Niedrigberippte Rohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel, Messing, Stahl, Edelstahl und Titan.
Mehr Produktinformation finden Sie hier
GEWA-K/KS
S/T Trufin & TurboChil in Stahl
S/T Trufin & TurboChil in Titan
Für kompakte Wickel- und Biegekörper
Mittelhochberippte Rohre bieten eine deutliche Vergrößerung der wärmeübertragenden Außenoberfläche im Vergleich zu Glattrohren. Damit sind sie ideal geeignet um kompakte und leistungsstarke Wickel- und Biegekörper sowie Rohrbündel herzustellen. Von Wassererwärmern, Speichern und Kältemittelverflüssigern in der Heizungstechnik bis hin zu Ölkühlern, Gaskühlern oder Sicherheitswärmeübertragern sind mittelhochberippte Rohre von Wieland eine bewährte und robuste Lösung.
Ihre Vorteile auf einen Blick
- Hohe Oberflächenvergrößerung gegenüber Glattrohren
- Ideal für kompakte und robuste Wärmeübertrager
- Hervorragende Biegeeigenschaften und Verarbeitbarkeit
- Verfügbarkeit verschiedener Abmessungen, Innenstrukturen und Werkstoffe
Werkstoffe
GEWA-D Rippenrohre aus Kupfer und Kupferlegierungen sind in einem breiten Abmessungsbereich verfügbar und genügen höchsten mechanischen und thermischen Belastungen. Sie sind wie geschaffen für individuelle Geometrien von Wärmeübertragern. Kupfer bietet dabei die höchste Wärmeleitfähigkeit technischer Metalle, ist hervorragend bearbeitbar und eine hygienische und korrosionbeständige Lösung.
GEWA-D Rohre aus Aluminium sind mittelhochberippte Rohre, die insbesondere in Anwendungen, in denen es auf geringes Gewicht ankommt, eingesetzt werden. Aluminium verbindet höchste Umformbarkeit mit guter Wärmeleitfähigkeit.
GEWA-D Rohre aus Kohlenstoffstahl sind mittelhochberippte Rohre, die z.B. in Festbrennstoffkesseln oder Speicheranwendungen eingesetzt werden können. Die vergrößerte Oberfläche gegenüber Glattrohren erlaubt kompakte Bauweisen. Einbaufertige Wärmeübertrager können eine interessante Alternative zu Wärmeübertragern in hochpreisigen Werkstoffen darstellen.
GEWA-D Rohre aus Edelstahl sind mittelhochberippte Rohre, die z.B. in Heizungs- oder Trinkwasseranwendungen eingesetzt werden können. Dank der vergrößerten Außenoberfläche kann die benötigte Rohrlänge reduziert, kompakter gebaut und somit hochpreisiges Material eingespart werden.
Unsere Werkstoffe
Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Mittelberippte Rohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel, Aluminium, Kohlenstoff- und Edelstahl.
Mehr Information finden Sie hier
Für höchste Effizienz bei der Temperierung von Flüssigkeiten und Gasen
Hochberippte Rohre verfügen über eine vielfach größere Außenoberfläche als Glattrohre. Das ermöglicht besonders kompakte Konstruktionen. Insbesondere bei der Erwärmung und Kühlung von Flüssigkeiten und Gasen in der Heizungs-, Maschinen- und Anlagentechnik bestechen hochberippte Rohre durch ihre extrem hohen und schlanken Rippen.
Ihre Vorteile auf einen Blick
- Höchste Oberflächenvergrößerung gegenüber Glattrohren (bis zu Faktor 18)
- Ermöglicht besonders kompakte und robuste Konstruktionen
- Erhältlich in geraden Längen oder als gewickelter Wärmeübertrager
- Auch als Bimetall-Version GEWA-HB erhältlich
Werkstoffe
GEWA-H Rohre sind erhältlich in einem breiten Abmessungsspektrum in geraden Längen oder als gewickelter Wärmeübertrager. Ihre Hauptanwendung finden sie als Wärmeübertrager in Gasheizkesseln sowie in der Maschinen- und Anlagentechnik als Öl- und Gaskühler.
GEWA-HB Rohre sind hochberippte Rohre mit einem mechanisch fest verbundenem Innenrohr aus einem anderen Werkstoff. Beständigere – und damit meist teure - Werkstoffe können so mit preiswerten Werkstoffen kombiniert werden.
Unsere Werkstoffe
Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Hochberippte Rohre GEWA-H von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer, Kupfer-Nickel und Aluminium.
In Bimetall-Verbundrohren GEWA-HB können die Innenrohre darüber hinaus aus Stahl, Edelstahl, Titan und auch aus anderen Materialien, wie z. B. Messing und Nickel bestehen.
Mehr Information finden Sie hier
Für absolut sichere Medientrennung bei bester Wärmeleitfähigkeit
Sicherheitsrohre stehen für wirtschaftliche und zugleich beste Wärmeübertragung. Die doppelwandigen Rohre mit definierten Leckageräumen sorgen für absolut zuverlässige Medientrennung. Für Ihre individuellen fluidmechanischen Anforderungen wählen wir die Oberflächenstruktur, die am besten geeignet ist. GEWA-safe Rohre sind eine verlässliche und sichere Option, z.B. für die direkte Trinkwassererwärmung mit kritischen Medien in der Heizungstechnik oder für die Temperierung von sensiblen chemischen Prozessen.
GEWA-safe Rohre sind in Kupfer und Kupferlegierungen verfügbar und sorgen für eine sichere Trinkwassererwärmung in Wärmepumpen, Wärmerückgewinnungsanlagen, Wärmeübergabestationen und dienen zur Transformatorenkühlung.
Ihre Vorteile auf einen Blick
- Zuverlässig | Vertrauen Sie auf zuverlässige Medientrennung durch das Doppelrohrsystem mit definierten Leckageräumen.
- Effizient | Nutzen Sie direkte und sichere Wärmeübertragung der beteiligten Medien.
- Höchste System-Verfügbarkeit | Erkennen Sie Leckagen frühzeitig und beheben Sie diese im Rahmen geplanter Wartungen.
- Kompakt und sparsam | Reduzieren Sie Materialkosten und apparativen Aufwand.
Unsere Werkstoffe
Wir bieten Ihnen ein breites Werkstoffportfolio und vergrößern dieses gerne für Sie nach Ihren Anforderungen an Wärmeleitfähigkeit, mechanischen Eigenschaften und Korrosionsbeständigkeit. Sicherheitsrohre von Wieland Thermal Solutions sind schon heute erhältlich in Kupfer und Kupfer-Nickel.
Mehr Information finden Sie hier
Wärmeübertrager für Direktkondensation im Brauchwasser
Wärmerückgewinnung aus Grauwasser
